Opis produktu

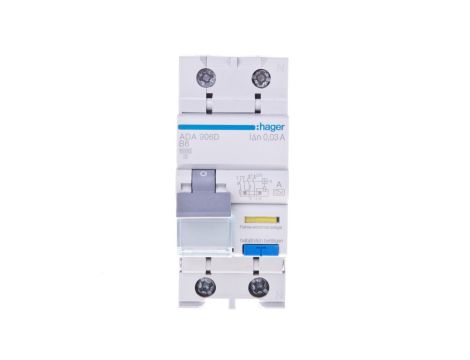

Wyłącznik różnicowo-nadprądowy RCBO 2P B6A 0,03A Typ A ADA906D
Wyłącznik różnicowo-nadprądowy RCBO 2P B6A 0,03A Typ A ADA906D to urządzenie ochronne 1P+N przeznaczone do montażu na szynie DIN, łączące funkcję zabezpieczenia różnicowego i nadprądowego w jednym module. Stosowany do ochrony obwodów elektrycznych wymagających detekcji upływów zgodnych z typem A oraz ochrony przed przeciążeniem i zwarciem.
Cechy techniczne
- Typ urządzenia: RCBO 1P+N (2 bieguny), ADA906D, czułość Typ A
- Prąd znamionowy: 6 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Charakterystyka wyzwalania wyłącznika nadprądowego: B
- Napięcie znamionowe: 400 V
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Szerokość: 2 moduły (montaż na szynie DIN)
- Jednoczesne rozłączanie bieguna N: tak
- Stopień ochrony: IP2X
- Wytrzymałość elektryczna: 2000 cykli
- Zakres temperatur pracy: −25°C do 70°C
- Wskaźnik zadziałania zabezpieczenia oraz dostępne akcesoria montażowe
- Zgodność z normą EN 61009-1 i wymaganiami dyrektywy RoHS
- W karcie katalogowej podane są współczynniki korekcyjne przy montażu obok siebie oraz czasy zadziałania dla różnych wartości natężenia
Zastosowanie produktu
- Ochrona obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagane jest jednoczesne zabezpieczenie różnicowe i nadprądowe
- Zabezpieczenie obwodów gniazd i obwodów oświetleniowych w rozdzielnicach modułowych na szynie DIN
- Stosowanie tam, gdzie wymagane jest wykrywanie upływów zgodnych z charakterystyką Typ A (urządzenie oznaczone jako Typ A)
- Montaż w rozdzielnicach z ograniczoną szerokością — wyłącznik zajmuje 2 moduły
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik RCBO 2P B6A 0,03A Typ A ADA906D można montować bezpośrednio obok innych modułów w rozdzielnicy?
Tak. Montaż obok siebie jest przewidziany, jednak producent określa współczynniki korekcyjne i warunki montażu w karcie katalogowej ADA906D, które należy uwzględnić przy doborze i obliczeniach cieplnych.
