Opis produktu

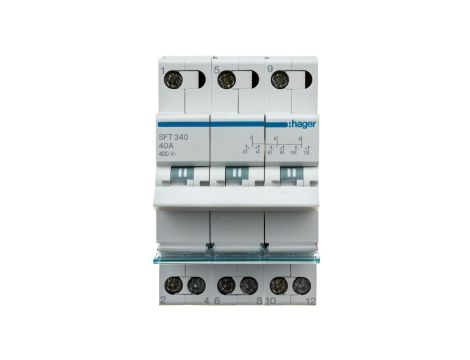

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 40A 3P SFT340
Modułowy przełącznik instalacyjny SFT340 służy do ręcznego przełączania zasilania między siecią a agregatem w instalacjach trójfazowych. Przełącznik wykonuje funkcję I-0-II dla układów 3P przy napięciu 400 VAC i prądzie znamionowym 40 A.
Cechy techniczne
- Napięcie znamionowe: 400 VAC; liczba biegunów: 3 (3P); funkcja przełączająca: I-0-II.
- Prąd znamionowy: 40 A; dopuszczalne obciążenia: kategorie AC21 i AC22 – 40 A.
- Częstotliwość pracy: 50/60 Hz; napięcie izolacji: 440 V.
- Wytrzymałość elektryczna: 25 000 cykli przy obciążeniu znamionowym; wytrzymałość mechaniczna: 200 000 cykli.
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm.
- Moment dokręcający: 1,8 Nm (zalecany do zacisków połączeniowych).
- Stopień ochrony: IP20; norma odniesienia: IEC 60947-3.
- Temperatura magazynowania: od -40 do 80 °C.
Zastosowanie produktu
- Ręczne przełączanie zasilania pomiędzy siecią a agregatem w instalacjach trójfazowych 400 VAC.
- Instalacje przemysłowe i obiekty użyteczności publicznej wymagające prostego przełącznika sieć–agregat.
- Stosowanie w rozdzielnicach modułowych do obsługi obciążeń w kategoriach AC21 i AC22 (obciążenia o charakterze rezystancyjnym i umiarkowanie indukcyjnym).
- Element układów zasilania awaryjnego i konserwacji instalacji, gdzie wymagane jest selektywne, ręczne przełączenie źródła.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza stopień ochrony IP20 dla przełącznika SFT340?
IP20 wskazuje ochronę przeciwdotykową i przed ciałami stałymi o średnicy >12 mm; przełącznik nie ma ochrony przed wilgocią, dlatego montaż należy wykonać w zamkniętej rozdzielnicy lub obudowie zapewniającej odpowiedni stopień ochrony przed czynnikami atmosferycznymi. - Do czego odnosi się podany moment dokręcający 1,8 Nm w karcie SFT340?
Wartość 1,8 Nm odnosi się do zacisków połączeniowych przełącznika i powinna być zastosowana przy dokręcaniu śrub terminali w celu zapewnienia poprawnego połączenia elektrycznego i odporności na wibracje.
