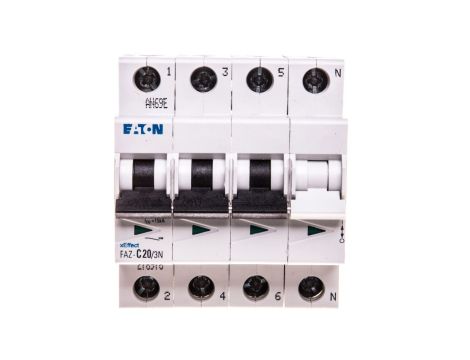

Wyłącznik nadprądowy 3+N C 20A 15kA AC FAZ C20/3N 278976

Wyłącznik nadprądowy 3+N C 20A 15kA AC FAZ C20/3N 278976

Wyłącznik nadprądowy trójfazowy z biegunem neutralnym, przeznaczony do ochrony obwodów AC o prądzie znamionowym 20 A. Stosowany w rozdzielnicach instalacji przemysłowych i budynków użyteczności publicznej do zabezpieczeń obwodów z umiarkowanymi prądami rozruchowymi.

Cechy techniczne

• Prąd znamionowy: 20 A
• Napięcie znamionowe: 400 V AC, częstotliwość: 50 Hz
• Liczba biegunów: 3+N (4 bieguny), biegun N rozłączany jednocześnie
• Charakterystyka wyzwalania: C (prądy rozruchowe umiarkowane)
• Zdolność łączenia: do 15 kA (AC) — zgodnie z oznaczeniem produktu; zgodnie z EN 60898 wartość znamionowa zwarciowej zdolności łączeniowej: 10 kA
• Maksymalna wartość bezpiecznika wspomagającego: 125 A
• Stopień ochrony: IP20 (po montażu możliwość uzyskania IP40)
• Klasa ograniczenia energii: 3
• Wymiary obudowy: 80 × 45 mm; głębokość zabudowy: 71 mm
• Szerokość na szynie: 4 moduły (4 × 17,5 mm)
• Temperaturowy zakres pracy: od -40°C do +75°C
• Możliwość dodatkowego wyposażenia (wyzwalacze pomocnicze, sygnalizacja, blokady) — przystosowany do akcesoriów
• Zgodność z normami: IEC/EN 60947-2 oraz IEC/EN 60898 (parametry konstrukcyjne i funkcjonalne)

Zastosowanie produktu

• Ochrona obwodów trójfazowych z przewodem neutralnym w instalacjach przemysłowych
• Zabezpieczenie rozdzielnic budynków użyteczności publicznej i komercyjnych
• Ochrona obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (oświetlenie, gniazda, małe silniki)
• Wykorzystanie w panelach dystrybucyjnych i modułowych instalacjach szynowych z możliwością montażu dodatkowych akcesoriów
