Opis produktu

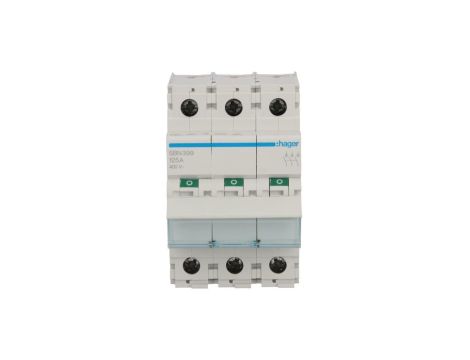

Rozłącznik modułowy 125A 3P SBN399
Rozłącznik modułowy SBN399 to 3-biegunowy rozłącznik izolacyjny o prądzie znamionowym 125 A, przeznaczony do odłączania obwodów w instalacjach niskiego napięcia. Stosowany w rozdzielnicach budynkowych i przemysłowych do bezpiecznej izolacji zasilania podczas konserwacji i eksploatacji.
Cechy techniczne
- Typ: modułowy rozłącznik izolacyjny, funkcja przełączająca: wyłącznik
- Liczba biegunów: 3 (3P), liczba styków zwiernych: 3
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50/60 Hz
- Znamionowe napięcie izolacji: 440 V
- Kategorie użytkowania: AC21 i AC22 — obciążalność 125 A; AC23 — obciążalność robocza 40 A
- Zdolność zamykania przy 400 V; odporność na prąd zwarciowy podana w dokumentacji producenta (do 1500 A wg deklaracji)
- Wymiary: głębokość zabudowy 68 mm, wysokość 83 mm, szerokość nominalna 52,5 mm (szerokość wyrażona: 3 moduły)
- Stopień ochrony: IP20; odporność na zanieczyszczenia zgodnie z IEC 60664
- Zakres temperatury magazynowania: -40 do 80 °C
- Rodzaj napięcia: AC
Zastosowanie produktu
- Odłączanie i izolacja obwodów w rozdzielnicach instalacji budynkowych i przemysłowych.
- Zabezpieczenie dostępu do obwodów podczas prac konserwacyjnych i serwisowych.
- Stosowanie w obwodach o ciągłym obciążeniu do 125 A (kategorie AC21/AC22).
- Możliwość odłączania obciążeń klasy AC23 do 40 A (np. obwody silnikowe niskoprądowe lub obwody o charakterze przełączania indukcyjnego do 40 A).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik modułowy SBN399 nadaje się do odłączania obwodów silnikowych (AC23)? Tak — SBN399 może być stosowany do odłączania obwodów w kategorii AC23, jednak jego obciążalność robocza dla AC23 wynosi 40 A; dla silników lub obciążeń o wyższym prądzie należy rozważyć inne urządzenie o odpowiedniej klasie przełączania.
