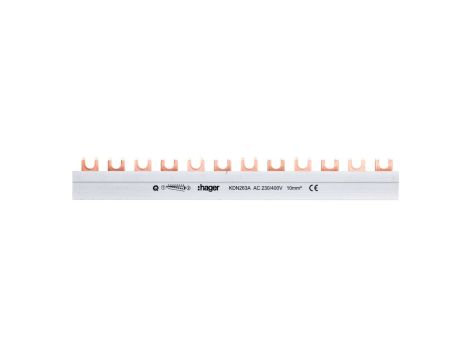

Szyna łączeniowa 2P 63A 10mm2 widełkowa 1+N (12 mod.) KDN263A

Szyna łączeniowa 2P 63A 10mm2 widełkowa 1+N (12 mod.) KDN263A

Szyna łączeniowa KDN263A to izolowana, pozioma szyna grzebieniowa widełkowa 2-biegunowa przeznaczona do rozdziału zasilania w układach 1+N w rozdzielnicach modułowych o szerokości 12 modułów.

Cechy techniczne

• Liczba biegunów: 2 (2P), konfiguracja: 1+N
• Znamionowy prąd ciągły: 63 A
• Akceptowany przekrój przewodu: 10 mm²
• Długość szyny: 210 mm, szerokość: 12 modułów
• Maksymalne napięcie pracy: 400 V
• Rodzaj połączenia elektrycznego: widełkowe; zaciski obsługiwane śrubowo lub typu Quick Connect
• Izolacja: tak (izolowana konstrukcja), kolor: szary
• Wielkość odstępów między punktami podłączeń: 18 mm
• Przeznaczona do obsługi do 6 urządzeń modułowych przy standardowym montażu

Zastosowanie produktu

• Rozdzielnice modułowe w instalacjach budynków mieszkalnych i komercyjnych do łączenia fazy z przewodem neutralnym (układy 1+N).
• Połączenia zasilania pomiędzy wyłącznikami nadmiarowo-prądowymi i innymi modułowymi urządzeniami ochronnymi.
• Instalacje przemysłowe i obiekty użyteczności publicznej wymagające izolowanej szyny grzebieniowej o prądzie do 63 A i przekroju przewodu 10 mm².
• Zastosowanie przy standardowych odstępach modułów 18 mm, gdzie wymagana jest szyna o długości 210 mm (12 mod.).
