Opis produktu

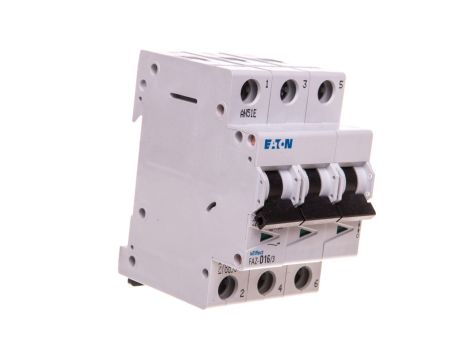

Wyłącznik nadprądowy 3P D 16A 15kA AC FAZ D16/3 278896
Trójfazowy wyłącznik nadprądowy FAZ D16/3 o prądzie znamionowym 16 A i charakterystyce D przeznaczony do ochrony obwodów przed przeciążeniem oraz zwarciem w instalacjach przemysłowych i budynkach. Urządzenie montowane na szynie DIN zapewnia selektywne wyłączanie obwodów z możliwością doposażenia w akcesoria pomocnicze.
Cechy techniczne
- Prąd znamionowy: 16 A; liczba biegunów: 3 (3P) — przeznaczony do zasilania trójfazowego.
- Charakterystyka wyzwalania: D — podwyższona tolerancja na prądy rozruchowe (silniki, transformatory).
- Zdolność łączeniowa: 15 kA zgodnie z IEC/EN 60947-2; wartość referencyjna wg EN 60898: 10 kA.
- Rodzaj napięcia: AC, częstotliwość: 50 Hz.
- Stopień ochrony: IP20 (po zabudowie w rozdzielnicy dostępne IP40).
- Wymiary i montaż: szerokość 3 moduły (45 mm), szerokość pola 17,5 mm, wysokość 80 mm, głębokość zabudowy 71 mm; montaż na szynie DIN.
- Temperatura pracy: od -40°C do 75°C; trwałość mechaniczna: >10 000 operacji.
- Klasa ograniczenia energii: 3 — charakterystyka ograniczania energii zwarciowej.
- Jednoczesne rozłączanie bieguna N: nie.
- Możliwość dodatkowego wyposażenia: tak — dostępne akcesoria sygnalizacyjne i wyzwalacze pomocnicze.
Zastosowanie produktu
- Ochrona obwodów zasilających silniki i napędy oraz urządzenia o wysokich prądach rozruchowych (charakterystyka D).
- Zabezpieczanie rozdzielnic i tablic przemysłowych oraz budynkowych przed przeciążeniem i zwarciem.
- Stosowanie w instalacjach trójfazowych wymagających zdolności łączeniowej do 15 kA wg IEC/EN 60947-2.
- Integracja z systemami rozdziału energii na szynach DIN oraz rozbudowa o akcesoria pomocnicze (sygnalizacja, wyzwalacze).
