Opis produktu

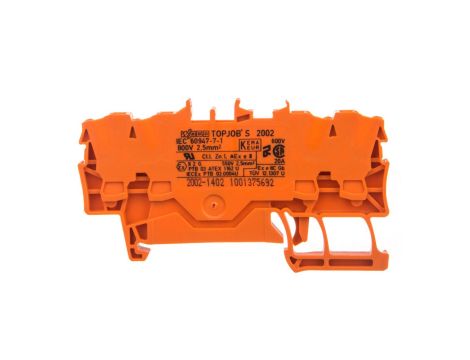

Złączka szynowa 4-przewodowa 2,5mm2 pomarańczowa 2002-1402 TOPJOBS
Złączka przelotowa 4-żyłowa serii TOPJOB® S, przeznaczona do montażu na szynie DIN 35 mm, stosowana do łączenia przewodów sygnałowych i zasilających w rozdzielnicach i panelach sterowniczych. Produkt oferuje połączenie typu Push-in CAGE CLAMP® z zaciskiem sprężynowym, umożliwiając szybki montaż przewodów od góry.
Cechy techniczne
- Numer katalogowy: 2002-1402; typ: złączka przelotowa 4-przewodowa, 1 poziom, 4 zaciski
- Prąd znamionowy In: 24 A; napięcie znamionowe: do 800 V; wersja przeciwwybuchowa EEx e II: parametry 550 V / 22 A
- Przekrój przyłączanego przewodu: 0,25–4 mm? (jednodrutowe, linkowe, wielożyłowe; bez/ z końcówką tulejkową – zgodnie z procedurą montażu)
- System połączenia: Push-in CAGE CLAMP® (zacisk sprężynowy); pozycja połączenia: od góry
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szerokość / rozstaw 5,2 mm, wysokość przy montażu 33 mm, długość 70 mm
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca
- Zakres temperatur pracy: -35 °C do 105 °C
- Wewnętrzne piętra: brak zmostkowania wewnętrznego (możliwość zmostkowania zewnętrznego zgodnie z projektem)
Zastosowanie
- Rozdzielnice i panele sterownicze przemysłowe do łączenia przewodów zasilających i sygnałowych
- Instalacje wymagające montażu na szynie DIN 35 mm w aplikacjach automatyki i aparatury sterującej
- Obwody, w których wymagane są kompaktowe zaciski o rozstawie 5,2 mm i prądzie do 24 A
- Aplikacje w obszarach potencjalnie niebezpiecznych, przy użyciu wersji EEx e II (przed wdrożeniem należy stosować odpowiednią konfigurację przeciwwybuchową)
- Łączenie przewodów wielożyłowych i linkowych w instalacjach przemysłowych zgodnie z instrukcjami montażowymi
