Opis produktu

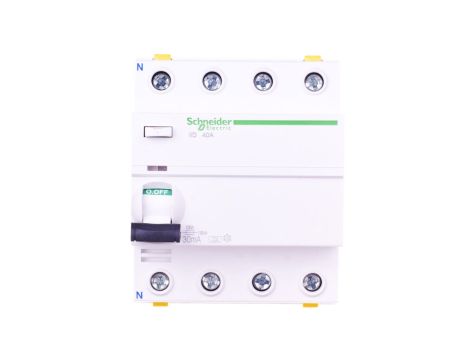

Wyłącznik różnicowoprądowy 4P 40A 0,03A typ A iID A9Z21440
Wyłącznik różnicowoprądowy Acti9 iID A9Z21440 to czterobiegunowe urządzenie o prądzie znamionowym 40 A i czułości 30 mA typu A, przeznaczone do wykrywania i wyłączania prądów upływowych w instalacjach trójfazowych z przewodem neutralnym. Stosowany w instalacjach mieszkaniowych, komercyjnych i przemysłowych do ochrony przeciwporażeniowej i ograniczenia ryzyka pożaru wywołanego upływami.
Parametry techniczne
- Typ: Wyłącznik różnicowoprądowy 4P Acti9 iID, typ A, katalog A9Z21440
- Prąd znamionowy: 40 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Napięcie znamionowe: 380–415 V AC, częstotliwość 50/60 Hz
- Liczba biegunów: 4
- Znamionowa zdolność łączeniowa: 1,5 kA
- Odporność na udar prądowy (impuls): 0,25 kA
- Trwałość: mechaniczna do 20 000 cykli, elektryczna do 15 000 cykli
- Wyzwalanie: niezależny od napięcia system wyzwalania (reakcja bezzwłoczna na prądy upływu)
- Montaż: na szynie DIN, szerokość 8 modułów (DIN 43880), głębokość zabudowy 70 mm
- Stopień ochrony: IP20
- Możliwość dodatkowego wyposażenia: tak
Zastosowanie
- Ochrona obwodów gniazd i urządzeń w budynkach mieszkalnych (szczególnie obwody łazienkowe i kuchenne)
- Ochrona w instalacjach komercyjnych i przemysłowych wymagających detekcji prądów stałych i przemiennych pulsujących (typ A)
- Zastosowanie w rozdzielnicach na szynie DIN dla obwodów trójfazowych z przewodem neutralnym
- Użycie tam, gdzie wymagana jest szybsza reakcja na upływy prądu w celu ograniczenia ryzyka porażenia i pożaru
- Instalacja, konserwacja i wymiana muszą być wykonywane przez wykwalifikowanego elektryka; przed pracami należy odłączyć zasilanie i zweryfikować brak napięcia
