Opis produktu

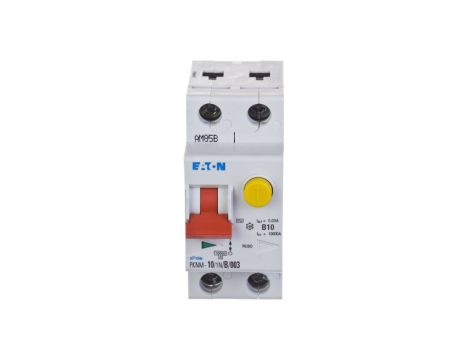

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ AC PKNM 10/1N/B/003-MW 236067
Zespolony wyłącznik różnicowoprądowy FI/LS PKNM 10/1N/B/003-MW przeznaczony do ochrony przeciwporażeniowej i nadprądowej w instalacjach jednofazowych; stosowany w rozdzielnicach mieszkaniowych i obiektach funkcjonalnych dla obwodów o prądzie znamionowym 10 A.
Cechy techniczne
- Prąd znamionowy: 10 A; liczba biegunów: 2 (2P).
- Charakterystyka wyzwalania: B; znamionowy prąd różnicowy: 0,03 A; czułość: AC (wyzwalanie przy prądzie przemiennym).
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA; wg IEC 60947-2: 0 kA (brak zdolności wg tej normy zgodnie z danymi).
- Częstotliwość pracy: 50 Hz; szerokość: 2 moduły DIN; głębokość wbudowania: 69,5 mm.
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; jednoczesne rozłączanie bieguna N: nie.
- Odporność na przepięcia i ograniczenie energii: klasa ograniczenia energii 3, kategoria przepięcia 3; odporność na impulsy do 250 A.
- Temperatura pracy: od -25°C do 40°C; obudowa zgodna z wymaganiami dla rozdzielnic (IEC/EN 61439).
- Dodatkowe funkcje: możliwość montażu styków sygnalizacyjnych i rozbudowy osprzętu; opcje zdalnego wyzwalania w liniach produktowych.
Zastosowanie produktu
- Ochrona instalacji w budynkach mieszkalnych — obwody gniazd i oświetlenia o prądzie znamionowym 10 A.
- Rozdzielnice lokatorskie i piony piętrowe w obiektach funkcjonalnych, gdzie wymagane jest wyzwalanie przy prądzie przemiennym.
- Systemy z dodatkowymi stykami sygnalizacyjnymi oraz instalacje, w których przewidziana jest rozbudowa osprzętu i zdalne sterowanie.
- Stosowanie w instalacjach o ograniczeniu energii i przepięć odpowiadających kategorii 3, w środowiskach o stopniu zanieczyszczenia 2.
