Opis produktu

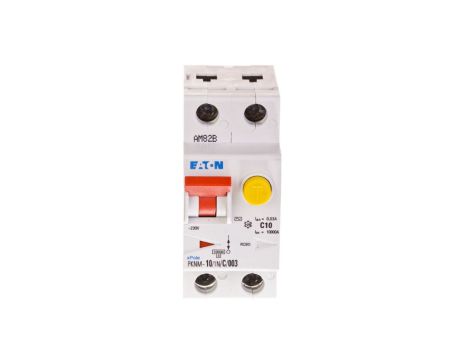

Wyłącznik różnicowo-nadprądowy 2P 10A C 0,03A typ AC PKNM 10/1N/C/003-MW 236077
Dwubiegunowy wyłącznik różnicowo-nadprądowy PKNM 10/1N/C/003-MW przeznaczony do wykrywania prądów upływowych i jednoczesnego rozłączania przewodu fazowego oraz neutralnego. Urządzenie stosuje się w instalacjach niskiego napięcia w budynkach mieszkalnych i użytkowych.
Cechy techniczne
- Znamionowy prąd: 10 A; znamionowe napięcie: 230 V; częstotliwość: 50 Hz.
- Liczba biegunów: 2 (rozłączany biegun N — jednoczesne rozłączenie przewodu neutralnego).
- Charakterystyka wyzwalania: C; znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: AC.
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA (wg EN 60898 i IEC 60947-2).
- Klasa ograniczenia energii: 3.
- Szerokość: 2 moduły; głębokość wbudowania: 69,5 mm; stopień ochrony: IP20.
- Zakres temperatur pracy: od -25°C do +40°C; odporność na promieniowanie UV.
- Możliwość montażu akcesoriów: styki pomocnicze i moduły zdalnego wyzwalania dla integracji w rozdzielnicach modułowych.
Zastosowanie produktu
- Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w budynkach mieszkalnych oraz obiektach użyteczności publicznej.
- Zabezpieczenie obwodów w instalacjach niskiego napięcia wymagających czułości 30 mA i charakterystyki wyłącznika typu C.
- Instalacja w rozdzielnicach modułowych na szynie DIN wraz ze stykami pomocniczymi lub modułami zdalnego wyzwalania w systemach automatyki budynkowej.
- Stosowanie w obiektach, gdzie wymagana jest jednoczesna separacja przewodu neutralnego i odporność na przeciążenia oraz zwarcia do 10 kA.
