Opis produktu

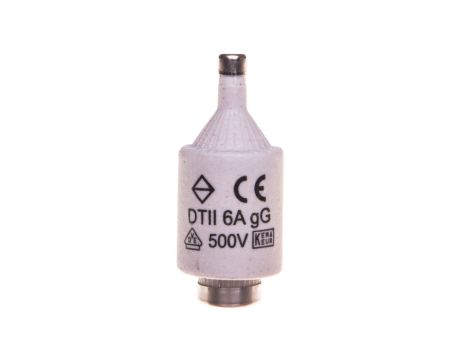

Wkładka bezpiecznikowa 6A DII gG 500V DII/BIWTZ/6A/E27/400V LE2706
Wkładka bezpiecznikowa LE2706 o prądzie znamionowym 6 A i rozmiarze DII to wkładka zwłoczna (charakterystyka T) przeznaczona do ochrony obwodów elektrycznych w rozdzielnicach i instalacjach przemysłowych; montowana w gniazdach typu E27 (DTII/E27).
Cechy techniczne
- Prąd znamionowy (In): 6 A
- Napięcie znamionowe pracy: 500 V AC (wartość katalogowa 500/550 V)
- Charakterystyka wyzwalania: zwłoczna (T), charakterystyka gL/gG (pełny zakres ochrony)
- Rozmiar: DII, konstrukcja DTII/E27 – montaż w gniazdach z gwintem E27
- Zdolność łączeniowa (Icn): 50 kA
- Całkowite straty mocy przy In: 2,1 W
- Wymiary: wysokość 22 mm × długość 50 mm × szerokość 22 mm
- Zgodność z normami zharmonizowanymi: PN-EN 60269-1, PN-HD 60269-3; zgodność z dyrektywami UE (m.in. 2014/35/UE, 2011/65/UE RoHS)
Zastosowanie produktu
- Ochrona obwodów w rozdzielnicach i tablicach sterowniczych w instalacjach przemysłowych i komercyjnych
- Ochrona przewodów i urządzeń w pełnym zakresie (przeciążenia i zwarcia) dzięki charakterystyce gG/gL
- Stosowanie w obwodach z krótkotrwałymi prądami rozruchowymi (zwłoczna charakterystyka T) — np. obwody z transformatorami sterującymi, obwody z krótkotrwałymi prądami rozruchowymi
- Montaż w gniazdach bezpiecznikowych E27 zgodnych z rozmiarem DII; wymaga gniazda o napięciowej klasyfikacji zgodnej z napięciem pracy wkładki
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wkładka LE2706 nadaje się do stosowania w instalacjach o bardzo wysokim prądzie zwarciowym?
Wkładka LE2706 ma zdolność łączeniową Icn = 50 kA; przy prospektywnym prądzie zwarciowym przekraczającym 50 kA należy zastosować wkładki o wyższej zdolności łączeniowej lub dodatkowe urządzenia ograniczające prąd. - Co oznacza oznaczenie gG/gL w kontekście doboru tej wkładki?
Oznaczenie gG/gL wskazuje na pełny zakres działania wkładki (ochrona przed przeciążeniami i zwarciami) — w połączeniu z charakterystyką zwłoczną (T) umożliwia tolerowanie krótkotrwałych prądów rozruchowych przy zachowaniu ochrony przewodów.
