Ogranicznik przepięć do sieci jednofazowych 230V TT i TN Typ T3 (D) 3kA 1,5kV 255V (kapsułka do puszki i gniazda) DEHN flex M 25

Ogranicznik przepięć do sieci jednofazowych 230V TT i TN Typ T3 (D) 3kA 1,5kV 255V (kapsułka do puszki i gniazda) DEHN flex M 25

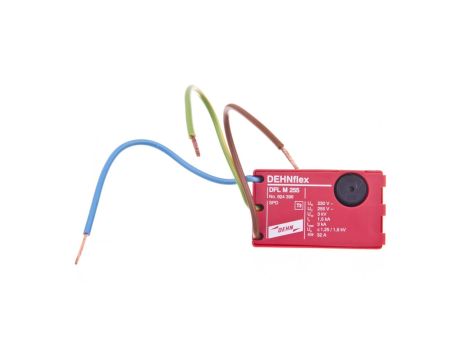

Ogranicznik przepięć DEHN flex M 25 to dwubiegunowe urządzenie typu 3 (D) przeznaczone do ochrony instalacji jednofazowych 230 V w systemach TT i TN. Kapsułkowa konstrukcja umożliwia montaż w puszkach instalacyjnych oraz w gniazdach i kanałach zasilających.

Cechy techniczne

• Typ: Typ 3 (D) — ochrona impulsowa klasy końcowej
• Liczba biegunów: 2 (dwubiegunowy)
• Znamionowe napięcie AC: 230 V
• Maksymalne napięcie trwałej pracy AC (Uc): 255 V
• Znamionowy prąd wyładowczy (8/20) L+N-PE: 3 kA
• Znamionowy prąd wyładowczy (8/20) L-N: 1,5 kA
• Poziom ochrony (L‑N): 1,25 kV; (L‑PE / N‑PE): 1,5 kV
• Prąd znamionowy obwodu: 16 A
• Montaż: natynkowy / podtynkowy — kapsułka do puszki i gniazda, możliwość instalacji w kanałach zasilających
• Sygnalizacja zadziałania: akustyczny wskaźnik uszkodzenia
• Styk do zdalnej sygnalizacji: brak
• Brak wbudowanego filtra przeciwzakłóceniowego; konstrukcja kompaktowa i przystosowana do ograniczonej przestrzeni montażowej

Zastosowanie

• Ochrona urządzeń elektronicznych końcowych (sprzęt RTV, komputery, urządzenia pomiarowe) w instalacjach jednofazowych 230 V TT i TN.
• Montaż lokalny w puszkach instalacyjnych, gniazdach i kanałach zasilających — jako element koncepcji strefowej ochrony odgromowej i przepięciowej.
• Zastosowanie w rozdzielnicach lokalnych, punktach zasilania podłogowego i instalacjach, gdzie wymagana jest kompaktowa ochrona impulsowa typu 3.
• Instalację i wymianę ogranicznika należy wykonywać wykwalifikowanemu personelowi zgodnie z obowiązującymi normami i instrukcjami producenta.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza akustyczna sygnalizacja zadziałania ogranicznika DEHN flex M 25?
   Akustyczny wskaźnik informuje o zadziałaniu i możliwym uszkodzeniu elementu ochronnego; po usłyszeniu sygnału należy wyłączyć zasilanie obwodu i wezwać wykwalifikowanego instalatora do kontroli i ewentualnej wymiany ogranicznika.
