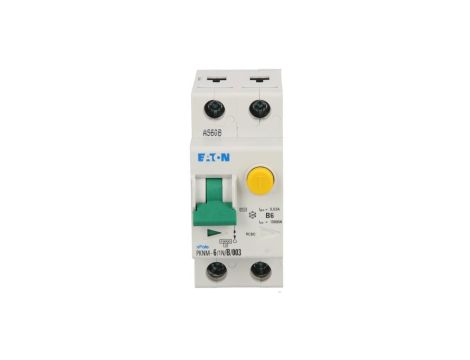

Wyłącznik różnicowo-nadprądowy 2P 6A B 0,03A typ AC PKNM 6/1N/B/003 236007

Wyłącznik różnicowo-nadprądowy 2P 6A B 0,03A typ AC PKNM 6/1N/B/003 236007

Wyłącznik różnicowo-nadprądowy PKNM 6/1N/B/003 to jednofazowy aparat ochronny 2-biegunowy łączący funkcję zabezpieczenia nadprądowego (charakterystyka B) z wyłącznikiem różnicowoprądowym o czułości 30 mA (typ AC). Przeznaczony do stosowania w instalacjach rozdzielczych budynków mieszkalnych i użytkowych do ochrony obwodów zasilających i oświetleniowych.

Cechy techniczne

• Prąd znamionowy: 6 A.
• Liczba biegunów: 2P (jednofazowy + przewód ochronny/neutralny niezależny).
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC — wykrywanie prądu przemiennego.
• Charakterystyka wyzwalania nadprądowego: B — szybkie wyłączenie przy niewielkich przeciążeniach zwarciowych.
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA.
• Odporność na impulsy prądowe: do 250 A.
• Klasa ograniczenia energii: 3.
• Kategoria przepięcia: 3.
• Stopień zanieczyszczenia: 2.
• Stopień ochrony: IP20.
• Szerokość montażowa: 2 moduły na szynie DIN.
• Głębokość wbudowania: 69,5 mm.
• Temperatura pracy: od -25°C do +40°C.
• Jednoczesne rozłączanie biegunu N: brak (N nie jest rozłączany jednocześnie).

Zastosowanie produktu

• Ochrona różnicowoprądowa i nadprądowa obwodów jednofazowych w instalacjach mieszkaniowych.
• Zabezpieczenie obwodów oświetleniowych i gniazd w lokalach użyteczności publicznej oraz biurach.
• Stosowanie w rozdzielnicach modułowych na szynie DIN, jako element obwodów ochronnych przed porażeniem i przeciążeniem.
• Użycie tam, gdzie wymagane jest wykrywanie upływów prądu przemiennego (typ AC) o poziomie ?30 mA.
