Opis produktu

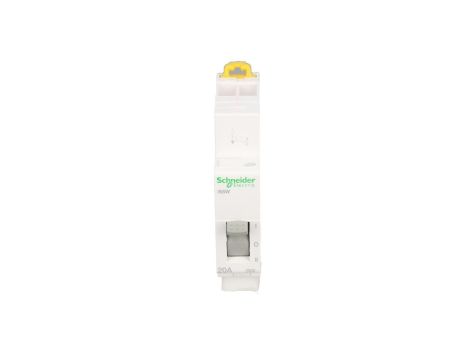

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 20A 1P iSSW A9E18073
Przełącznik modułowy zasilania iSSW A9E18073 to 1-biegunowy, 3-pozycyjny (I-0-II) przełącznik ręcznego przełączania źródeł zasilania (sieć–agregat). Przeznaczony do montażu w rozdzielnicach na szynie DIN w instalacjach zasilania rezerwowego i systemach dystrybucji energii.
Cechy techniczne
- Prąd znamionowy: 20 A; napięcie znamionowe: 250 V AC, 50/60 Hz.
- Konfiguracja: 1 biegun, 3 pozycje (I-0-II) — przełączanie sieć / wyłączenie / agregat.
- Montaż: na szynie DIN; obudowa modułowa o wymiarach (wg dokumentacji): szer. 9 mm, wys. 82 mm, gł. 75 mm.
- Trwałość elektryczna: do 30 000 cykli.
- Zakres temperatur pracy: -20 °C do 50 °C; przechowywanie: -40 °C do 70 °C.
- Normy: IEC 60669-1 oraz IEC 60947-5-1.
- Moment dokręcania zacisków: 1 N·m.
- Stopień ochrony: IP20; brak wbudowanej lampki sygnalizacyjnej; brak wymuszonego otwarcia styków (zgodnie z DIN VDE 0113).
- Zgodność środowiskowa: produkt spełnia wymagania RoHS i REACh; zalecane postępowanie z odpadami zgodnie z przepisami WEEE.
Zastosowanie
- Ręczne przełączanie zasilania między siecią a agregatem w instalacjach budynkowych i przemysłowych.
- Tablice rozdzielcze i panele zasilania rezerwowego w obiektach komercyjnych, usługowych i przemysłowych.
- Systemy zasilania awaryjnego, instalacje z agregatami prądotwórczymi oraz miejsca wymagające separacji źródeł zasilania.
- Aplikacje, gdzie wymagany jest modułowy montaż na szynie DIN i wysoka trwałość cykliczna styków.
