Opis produktu

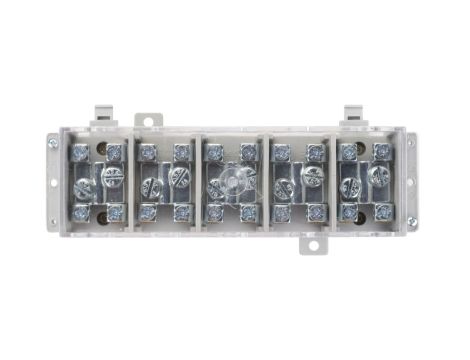

Odgałęźnik instalacyjny 5-torowy LZ5x35/16 wyk.21P 84035002
Odgałęźnik instalacyjny 5-torowy LZ5x35/16 wyk.21P 84035002 służy do rozdziału i łączenia przewodów w rozdzielnicach montowanych na szynie DIN TS35; przeznaczony do instalacji zasilania i rozgałęzień obwodów niskiego napięcia.
Cechy techniczne
- Liczba biegunów: 5 (5-torowy).
- Przekroje przewodów (zaciski): przewody sztywne — 1 × 6-35 mm² oraz 4 × 2,5-16 mm²; linki — 1 × 6-25 mm² oraz 4 × 2,5-10 mm².
- Prąd znamionowy: 125 A; napięcie znamionowe: 450 V.
- Sposób montażu: szyna DIN TS35; rodzaj połączenia: śrubowy.
- Liczba podłączeń: 16 mm² — 20; >25 mm² — 10; łączna liczba podłączeń: 30.
- Wymiary (S×W×G): 190 × 57 × 74 mm.
- Osłona izolacyjna przed dotykiem: brak (bez osłony izolacyjnej).
Zastosowanie produktu
Odgałęźnik instalacyjny LZ5x35/16 wyk.21P stosuje się w rozdzielnicach budynkowych i przemysłowych do rozgałęziania obwodów zasilających, dystrybucji zasilania do modułów i urządzeń oraz łączenia przewodów o różnych przekrojach. Montaż na szynie TS35 i połączenie śrubowe umożliwiają szybkie wpięcie w szynę rozdzielczą; konstrukcja pozwala na użycie przewodów sztywnych i linkowych zgodnie z podanymi zakresami przekrojów przy prądzie znamionowym 125 A.
