Opis produktu

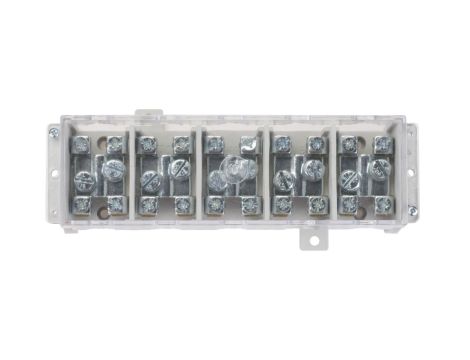

Odgałęźnik instalacyjny 5-torowy (zacisk: 5x35mm2 - 5x4x16mm2) LZ5x35/16 wyk.11P 84034002
Odgałęźnik instalacyjny LZ5x35/16 wyk.11P to 5-torowe, mocowane do podłoża urządzenie do rozdziału i odgałęzienia obwodów prądu przemiennego. Przeznaczony do połączeń śrubowych w instalacjach o napięciu znamionowym do 450 V i prądzie znamionowym 125 A.
Cechy techniczne
- Liczba biegunów: 5
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 450 V
- Przekroje przewodów (drut): 1 × 6-35 mm² (tor główny) oraz 4 × 2,5-16 mm² (tory odgałęźne)
- Przekroje przewodów (linka): 1 × 6-25 mm² (tor główny) oraz 4 × 2,5-10 mm² (tory odgałęźne)
- Rodzaj połączenia: śrubowy (zaciski śrubowe)
- Sposób montażu: mocowanie do podłoża przy pomocy śrub
- Wymiary: szerokość 174 mm, wysokość 61 mm, głębokość 49 mm
- Kolor: szary
- Osłona izolacyjna przed dotykiem: brak
- Łączna liczba podłączeń: 25 (w tym 20 podłączeń dla przewodów 16 mm² i 5 podłączeń dla przewodów >25 mm²)
Zastosowanie produktu
- Rozdzielnice i tablice zasilające jako punkt głównego rozdziału i odgałęzień
- Instalacje przemysłowe i komercyjne wymagające rozgałęziania jednego toru głównego na kilka torów odgałęźnych
- Montaż do podłoża w szafach i na płytach montażowych przy użyciu połączeń śrubowych
- Stosowanie tam, gdzie wymagane są złącza o dużej nośności prądowej (125 A) i możliwości podłączenia przewodów maszynowych oraz linkowych zgodnie z podanymi przekrojami
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie przekroje przewodów są dopuszczalne dla toru głównego i torów odgałęźnych?
Dla toru głównego dopuszczalne są druty 6–35 mm² (linki 6–25 mm²). Dla każdego z czterech torów odgałęźnych dopuszczalne są druty 2,5–16 mm² (linki 2,5–10 mm²). - Ile jednoczesnych podłączeń przewodów 16 mm² można wykonać na odgałęźniku?
Na odgałęźniku przewidziano 20 podłączeń dla przewodów 16 mm² (łącznie 25 podłączeń dla wszystkich obsługiwanych przekrojów).
