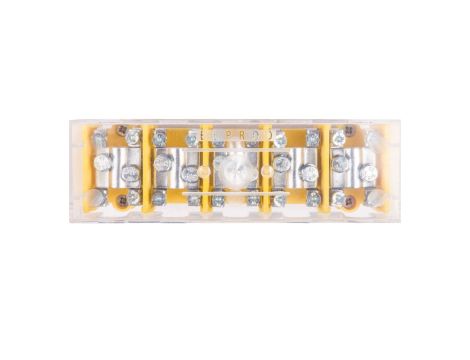

Odgałęźnik instalacyjny 5-torowy (zacisk: 5x25mm2 - 5x4x10mm2) LZ5x25/10 wyk.21P 84062004
Modułowy odgałęźnik instalacyjny 5-torowy przeznaczony do montażu na szynie DIN TS35, stosowany do rozgałęzień i dystrybucji zasilania w rozdzielnicach przemysłowych i budowlanych. Konstrukcja umożliwia połączenia o różnych przekrojach przewodów zarówno sztywnych, jak i linkowych.
Cechy techniczne
- Liczba biegunów: 5; typ połączenia: śrubowy
- Zakresy przewodów (przewód sztywny): 1 × 6-25 mm² oraz 4 × 0,75-10 mm²
- Zakresy przewodów (linka): 1 × 6-16 mm² oraz 4 × 0,75-6 mm²
- Prąd znamionowy: 101 A; Napięcie znamionowe: 450 V
- Sposób montażu: szyna DIN TS35
- Osłona izolacyjna przed dotykiem: tak
- Wymiary (S×W×G): 146 × 47 × 77 mm
- Łączna liczba podłączeń: 25 (5 podłączeń dla 25 mm², 20 podłączeń dla 10 mm²)
Zastosowanie produktu
Odgałęźnik LZ5x25/10 wyk.21P przeznaczony jest do wykonywania rozgałęzień zasilania w rozdzielnicach, szafach sterowniczych i szynach montażowych w instalacjach budynków mieszkalnych, obiektów usługowych oraz instalacjach przemysłowych. Umożliwia połączenie jednego przewodu głównego większego przekroju (do 25 mm²) z kilkoma przewodami pomocniczymi mniejszych przekrojów. Montaż na szynie TS35 oraz śrubowe zaciski ułatwiają integrację w standardowych systemach dystrybucji energii.
