Opis produktu

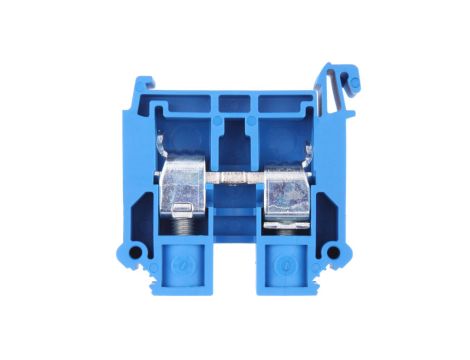

Złączka szynowa 2-przewodowa 16mm2 niebieska ZSG 1-16.0n 12601313
Złączka szynowa ZSG 1-16.0n to gwintowany element 1-poziomowy przeznaczony do połączeń śrubowych dwóch przewodów; stosowana w rozdzielnicach i szafach sterowniczych do instalacji o napięciu do 800 V i prądzie znamionowym 76 A.
Cechy techniczne
- Typ: złączka szynowa gwintowa ZSG 1-16.0n, kolor niebieski
- Prąd znamionowy: 76 A; napięcie znamionowe izolacji: 800 V
- Przekrój przewodu – drut (jednodrutowy): 2,5-16 mm²
- Przekrój przewodu – linka (bez tulejki): 2,5-16 mm²; przewód wielożyłowy: 4-16 mm²
- Połączenie elektryczne: połączenie śrubowe (oba zaciski śrubowe), 1 poziom, 2 zaciski
- Materiał izolacyjny: poliamid PA 66, bezhalogenowy; klasa palności UL94 V0
- Zakres temperatur pracy: -25 °C do 125 °C
- Montaż: na szynie montażowej DIN / szynie G; pozycja połączenia: z boku (boczny)
- Wymagana płytka zamykająca: tak; wewnętrzne piętra zmostkowane: nie
- Wymiary: szerokość 13 mm, wysokość 41 mm, długość 48 mm; wysokość przy najniższym sposobie montażu: 48 mm
- Szerokość rastra: 13 mm
Zastosowanie produktu
- Połączenia przewodów w rozdzielnicach i szafach sterowniczych wymagające mocnych połączeń śrubowych do 76 A
- Instalacje przemysłowe i automatyka: łączenie przewodów fazowych, neutralnych lub sygnałowych o odpowiednich przekrojach
- Aplikacje wymagające montażu na szynie DIN/G oraz odporności materiału na temperatury do 125 °C
- Sytuacje, w których konieczne jest boczne podłączenie przewodów i użycie płytki zamykającej
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie akcesoria są dostępne do złączki ZSG 1-16.0n?
Dostępne są akcesoria do montażu i oznaczania kompatybilne z złączką ZSG 1-16.0n; szczegóły (typy mostków, osłon końcowych i oznaczników) należy potwierdzić w karcie katalogowej produktu lub u dostawcy.
