Opis produktu

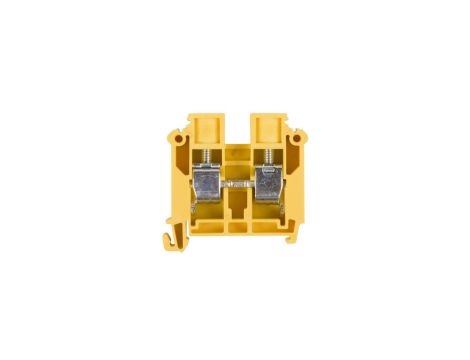

Złączka szynowa 2-przewodowa 16mm2 żółta ZSG 1-16.0z 12601314
Złączka szynowa ZSG 1-16.0z (nr kat. 12601314) to 1-biegunowy element 2-przewodowy przeznaczony do łączenia przewodów na szynie DIN TS35 w rozdzielnicach i szafach sterowniczych; oferowana w kolorze żółtym przez Simet S.A. (Jelenia Góra).
Cechy techniczne
- Prąd znamionowy: 76 A
- Napięcie znamionowe: 800 V
- Przekroje przewodów: przewód jednodrutowy 2,5-16 mm²; przewód linkowy (wielożyłowy) 4-16 mm²; dopuszczalne również linki bez tulejek 2,5-16 mm²
- Moment dokręcania śrub: 1,2-2,0 Nm
- Długość przewodu do rozizolowania: 12 mm
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary (z dokumentacji): szerokość 13 mm, wysokość 41 mm, długość 48 mm
- Montaż: szyna montażowa DIN TS35 (Szyna G); pozycja połączenia: boczny
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Zakres temperatur pracy: -25 °C do 125 °C
- Wymagana płytka zamykająca; dostępne akcesoria: oznaczniki, płytki krańcowe, zwieracze (mostki)
Zastosowanie produktu
- Połączenia przewodów fazowych i neutralnych w rozdzielnicach niskiego napięcia.
- Montaż w szafach sterowniczych i panelach automatyki na szynie TS35.
- Instalacje przemysłowe wymagające złączek jednomodułowych o obciążalności do 76 A i dopuszczalnym przekroju do 16 mm².
- Zastosowania, gdzie wymagane są materiały PA66 klasy UL94 V0 oraz boczne przyłącze przewodów.
