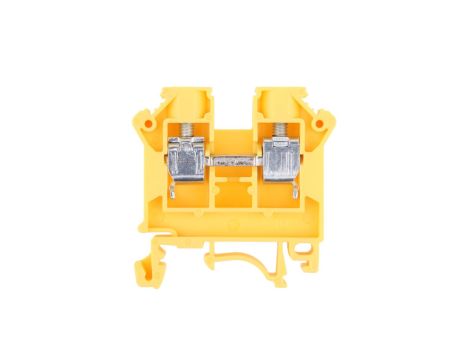

Złączka szynowa 2-przewodowa 10mm2 żółta NOWA ZSG 1-10.0Nz 11521314
Złączka szynowa 2-przewodowa NOWA ZSG 1-10.0Nz przeznaczona do łączenia przewodów o przekrojach do 10 mm²; stosowana w rozdzielnicach i szafach sterowniczych do realizacji połączeń śrubowych na szynach montażowych.
Cechy techniczne
- Prąd znamionowy: 57 A
- Napięcie znamionowe: 800 V
- Zakres przekrojów przewodów: przewód jednodrutowy 1,5–10 mm²; przewód linkowy bez końcówki tulejkowej 1,5–10 mm²; przewód wielożyłowy 2,5–10 mm²
- Materiał izolacyjny: poliamid PA 66, tworzywo termoplastyczne, bezhalogenowe
- Klasa palności materiału izolacyjnego: UL94 V0
- Sposób montażu: szyna montażowa DIN / Szyna G (kompatybilna z TS 32 i TS 35)
- Liczba poziomów / zacisków: 1 poziom, 2 zaciski na poziom (złącze 2-przewodowe)
- Rodzaj połączenia elektrycznego: połączenie śrubowe (boczny dostęp)
- Wymiary: długość 48 mm, wysokość przy najniższym sposobie montażu 39,5 mm, szerokość/rozmiar rastra 10 mm
- Zakres temperatur pracy: od -25 °C do 125 °C
- Wersja przeciwwybuchowa: brak (EEx e: Nie)
- Wymagana płytka zamykająca: tak
- Dostępne akcesoria: oznaczniki oraz zwieracze (mostki) do złączek
- Kolor: żółty
Zastosowanie produktu
- Połączenia przewodów zasilających i sygnałowych w rozdzielnicach i szafach sterowniczych
- Instalacje przemysłowe i automatyka – łączenia na szynach TS35/TS32
- Systemy rozdziału napięcia w obwodach do 800 V o obciążeniu do 57 A
- Aplikacje wymagające zwartego, bocznego przyłącza śrubowego i standardowego rastra 10 mm
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy podane zakresy przekrojów dotyczą przewodów bez tulejek?
Tak — informacje w specyfikacji rozróżniają przewody linkowe bez końcówek tulejkowych (1,5–10 mm²) oraz przewody wielożyłowe (2,5–10 mm²). Przy stosowaniu tulejek należy stosować się do wytycznych producenta instalacji i uwzględnić zmniejszenie miejsca w zacisku. - Czy złączka posiada wersję przeciwwybuchową i można ją stosować w strefach Ex?
Nie — produkt nie występuje w wersji przeciwwybuchowej (EEx e: Nie) i nie jest przeznaczony do stosowania w strefach zagrożenia wybuchem.
