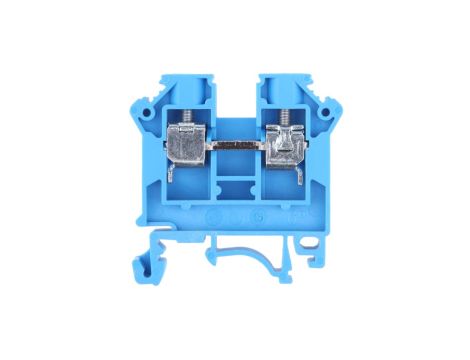

Złączka szynowa 2-przewodowa 6mm2 niebieska NOWA ZSG 1-6.0Nn 11421313

Złączka szynowa 2-przewodowa 6mm2 niebieska NOWA ZSG 1-6.0Nn 11421313

Złączka szynowa 2-przewodowa 6mm2 niebieska NOWA ZSG 1-6.0Nn 11421313 to modułowe łącze śrubowe montowane na szynie DIN/Szyna G, przeznaczone do realizacji połączeń zasilających i sygnałowych w rozdzielnicach i szafach sterowniczych.

Cechy techniczne

• Typ: złączka 2-przewodowa, 1 poziom, 2 zaciski na poziom, połączenie śrubowe (boczny wlot przewodów).
• Prąd znamionowy In: 41 A; napięcie znamionowe: 800 V.
• Przekroje przewodów: przewód jednodrutowy 0,5–10 mm²; przewód linkowy bez tulejki 0,5–10 mm²; przewód wielożyłowy 0,5–6 mm².
• Materiał izolacyjny: poliamid PA 66, bezhalogenowy; klasa palności UL94 V0.
• Zakres temperatur pracy: -25 °C do 125 °C.
• Wymiary i rozmiar rastra: szerokość 8 mm, długość 48 mm, wysokość przy najniższym sposobie montażu 39,5 mm.
• Montaż: szyna montażowa DIN / Szyna G; wymagane elementy uzupełniające: płytka zamykająca.
• Konstrukcja: wewnętrzne piętra nie są zmostkowane; dostępne akcesoria (oznaczniki szynowe, zwieracze) do realizacji połączeń i oznaczeń.

Zastosowanie produktu

• Instalacje rozdzielcze i panele sterownicze — łączenie przewodów zasilających i sygnałowych o prądzie do 41 A.
• Szafy automatyki przemysłowej z montażem na szynie DIN/Szyna G, gdzie wymagany jest modułowy system przyłączeniowy.
• Aplikacje wymagające wysokiej klasy materiału izolacyjnego (PA66, UL94 V0) i pracy w zakresie temperatur -25-125 °C.
• Sytuacje wymagające kombinacji przewodów stałych i linkowych — obsługa przewodów jednodrutowych do 10 mm² oraz przewodów wielożyłowych do 6 mm².
