Opis produktu

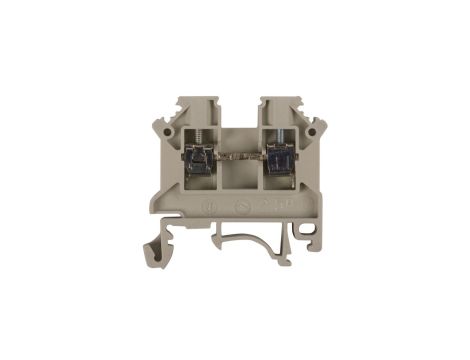

Złączka szynowa 2-przewodowa 2,5mm2 szara NOWA ZSG 1-2.5Ns 11221312
Złączka szynowa gwintowa ZSG 1-2.5Ns to dwuprzewodowy blok przyłączeniowy montowany na szynie DIN, przeznaczony do realizacji połączeń śrubowych w rozdzielnicach i szafach sterowniczych. Stosowana do obwodów sygnałowych i zasilających o prądzie znamionowym do 24 A.
Cechy techniczne
- Prąd znamionowy: 24 A; napięcie znamionowe: 800 V.
- Nominalny przekrój znamionowy: 0,5–2,5 mm²; dopuszczalne przyłącza: przewód jednodrutowy 0,5–4 mm², przewód wielożyłowy 0,5–2,5 mm².
- Rodzaj połączenia: połączenie śrubowe (oba zaciski śrubowe); liczba poziomów: 1; liczba zacisków na poziom: 2; pozycja przyłączenia: boczna.
- Materiał izolacyjny: poliamid PA66 (tworzywo termoplastyczne), klasa palności UL94 V0.
- Wymiary: szerokość/rozmiar rastra 6 mm; długość 44 mm; wysokość przy najniższym montażu 34 mm.
- Zakres temperatur pracy: -25 °C do 125 °C.
- Montaż: na szynach TS 32 i TS 35 (szyna montażowa DIN / Szyna G).
- Wymagana płytka zamykająca; dostępne akcesoria: oznaczniki, płytki krańcowe oraz zwieracze (mostki).
Zastosowanie produktu
- Połączenia sygnałowe i zasilające w rozdzielnicach i szafach sterowniczych.
- Instalacje przemysłowe, automatyka maszynowa oraz panele modułowe montowane na szynie DIN (TS32/TS35).
- Aplikacje wymagające zwartego rozstawu 6 mm przy zachowaniu możliwości przyłączenia przewodów wielo? i jednodrutowych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy złączka ZSG 1-2.5Ns jest dostępna w wersji przeciwwybuchowej?
Nie — opisywana złączka nie posiada wersji przeciwwybuchowej („EEx e” = Nie).
