Opis produktu

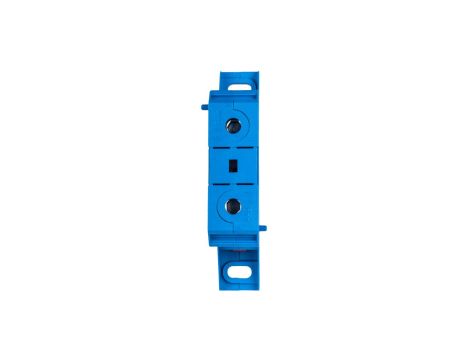

Złączka szynowa 2-przewodowa 70mm2 niebieska NOWA ZSG 1-70Nn 11951313
Złączka szynowa 2-przewodowa NOWA ZSG 1-70Nn w kolorze niebieskim przeznaczona do łączenia przewodów o przekrojach 10–70 mm² na szynie montażowej DIN 35 mm; stosowana w rozdzielnicach, panelach sterowniczych i instalacjach przemysłowych wymagających mocnych połączeń śrubowych.
Cechy techniczne
- Przekrój przyłączanego przewodu: 10–70 mm² (jednodrutowy, linkowy, wielożyłowy)
- Prąd znamionowy In: 192 A
- Napięcie znamionowe Un: 1000 V
- Rodzaj połączenia: połączenie śrubowe (oba zaciski)
- Liczba poziomów / zacisków: 1 poziom, 2 zaciski na poziom
- Materiał izolacyjny: poliamid PA 66, tworzywo termoplastyczne, bezhalogenowe, klasa palności UL94 V0
- Sposób montażu: szyna montażowa DIN 35 mm
- Wymiary: szerokość 24 mm, wysokość 132 mm, długość 78 mm
- Zakres temperatur pracy: -25 °C do 125 °C
- Pozycja połączenia: boczny (z boku)
- Dostępne akcesoria: oznaczniki oraz płytki krańcowe na szynę TS 35
Zastosowanie produktu
- Łączenie przewodów o dużych przekrojach (10–70 mm²) w rozdzielnicach niskiego napięcia i szafach sterowniczych
- Stosowanie na szynie DIN 35 mm w instalacjach przemysłowych i automatyce
- Połączenia wymagające izolacji z tworzywa PA66 oraz klasy palności UL94 V0
- Aplikacje, gdzie konieczne są połączenia śrubowe o znamionowym prądzie do 192 A i napięciu do 1000 V
