Opis produktu

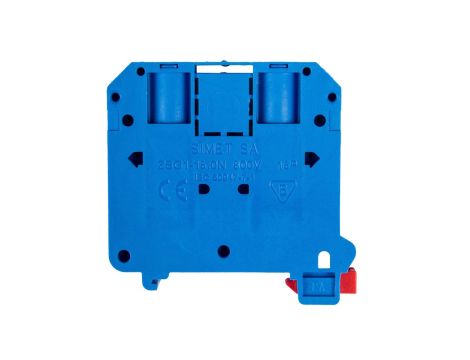

Złączka szynowa 2-przewodowa 16mm2 niebieska NOWA ZSG 1-16.0Nn 11621313
Złączka szynowa 2-przewodowa ZSG 1-16.0Nn o przekroju znamionowym 16 mm² przeznaczona do łączenia przewodów na szynie montażowej DIN 35 mm; stosowana w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.
Cechy techniczne
- Przekrój znamionowy: 16 mm²; zakres przyłączanych przewodów: 2,5–16 mm² (jednodrutowe, linkowe, wielożyłowe).
- Prąd znamionowy In: 76 A; napięcie znamionowe: 800 V.
- Wykonanie izolacji: tworzywo termoplastyczne (poliamid PA 66), klasa palności UL94: V0.
- Wymiary: szerokość 12 mm; długość 60 mm; wysokość przy najniższym sposobie montażu 52,5 mm.
- Sposób montażu: szyna montażowa DIN 35 mm; pozycja połączenia: boczna.
- Rodzaj połączenia elektrycznego: połączenie śrubowe na obu zaciskach; liczba poziomów: 1; liczba zacisków na poziom: 2.
- Zakres temperatur pracy: od -25 °C do 125 °C.
- Wersja przeciwwybuchowa (EEx e): nie; wymagana płytka zamykająca: nie.
Zastosowanie produktu
- Łączenie przewodów zasilających i wyrównawczych w rozdzielnicach i szafach sterowniczych montowanych na szynie DIN 35 mm.
- Wykorzystanie w instalacjach przemysłowych i automatyce maszynowej, gdzie wymagany jest zacisk śrubowy dla przewodów 2,5–16 mm².
- Stosowanie jako złączka neutralna lub pomocnicza w panelach dystrybucyjnych, zwłaszcza tam, gdzie potrzebny jest kolor niebieski dla identyfikacji obwodu.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie akcesoria są dostępne dla tej złączki?
Dla złączki ZSG 1-16.0Nn dostępne są oznaczniki szynowe oraz płytki krańcowe w różnych kolorach, umożliwiające identyfikację i zakończenie szeregu złączek na szynie.
