Opis produktu

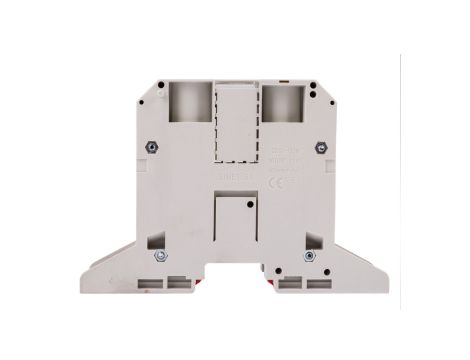

Złączka szynowa 2-przewodowa 120mm2 szara NOWA ZSG 1-120Ns 11953312
Złączka szynowa 2-przewodowa ZSG 1-120Ns przeznaczona do montażu na szynie DIN 35 mm, służąca do łączenia przewodów o przekrojach 35–120 mm² w aplikacjach dystrybucji mocy do 269 A i napięcia znamionowego 1000 V.
Cechy techniczne
- Przekrój przyłączanego przewodu: 35-120 mm² (jednodrutowy, linkowy bez końcówki tulejkowej, przewód wielożyłowy)
- Prąd znamionowy In: 269 A; napięcie znamionowe: 1000 V
- Liczba poziomów: 1; liczba zacisków na poziom: 2; pozycja połączenia: z boku (boczny)
- Rodzaj połączenia elektrycznego: połączenie śrubowe (elementy mocujące: wkręty imbus 8 mm); moment dokręcania: 20 Nm
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0; kolor: szary
- Zakres temperatur pracy: -25 °C do 125 °C
- Wymiary: szerokość/rozmiar rastra 26 mm; wysokość 140 mm; długość 89 mm
- Montaż: szyna montażowa DIN 35 mm; nie wymaga płytki zamykającej; wersja przeciwwybuchowa EEx e: nie
- Wewnętrzne piętra zmostkowane: nie
Zastosowanie produktu
- Łączenie przewodów zasilających w rozdzielnicach i szafach sterowniczych, gdzie wymagane są przekroje 35–120 mm²
- Aplikacje przemysłowe i instalacje energetyczne o napięciu do 1000 V oraz obwody dystrybucji prądu o natężeniu do 269 A
- Mocne połączenia śrubowe dla przewodów linkowych i wielożyłowych montowanych bocznie na szynie DIN 35 mm
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie akcesoria są dostępne do złączki ZSG 1-120Ns?
Do złączki dostępne są akcesoria montażowe i oznaczniki stosowane do identyfikacji zacisków; szczegóły i numery katalogowe należy potwierdzić u producenta lub dystrybutora.
