Opis produktu

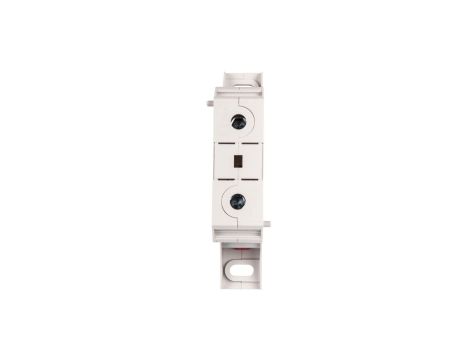

Złączka szynowa 2-przewodowa 70mm2 szara NOWA ZSG 1-70Ns 11951312
Złączka szynowa 2-przewodowa NOWA ZSG 1-70Ns przeznaczona do przyłączania przewodów o przekroju 10–70 mm², stosowana w rozdzielnicach i szafach sterowniczych do rozgałęzień i połączeń prądowych o napięciu do 1000 V.
Cechy techniczne
- Prąd znamionowy In: 192 A; napięcie znamionowe: 1000 V
- Zakres przekrojów przewodów: 10–70 mm² (jednordzeniowe, linkowe, wielożyłowe bez tulejek)
- Połączenie elektryczne: połączenie śrubowe (oba zaciski śrubowe), pozycja połączenia: boczna
- Wymiary: szerokość/rastr 24 mm, wysokość 132 mm, długość 78 mm (wysokość przy najniższym sposobie montażu 78 mm zgodnie z danymi montażowymi)
- Materiał izolacyjny: poliamid PA66, tworzywo termoplastyczne, bezhalogenowe; klasa palności UL94 V0
- Montaż: szyna montażowa DIN 35 mm
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra zmostkowane: nie
- Zakres temperatur pracy: -25 °C do 125 °C
- Wersja przeciwwybuchowa: nie; wymagana płytka zamykająca: nie
- Dostępne akcesoria: oznaczniki szynowe i płytki krańcowe (różne numery katalogowe)
Zastosowanie produktu
- Połączenia zasilające i rozgałęzienia w rozdzielnicach niskiego i średniego napięcia do 1000 V
- Montaż na szynie DIN 35 mm w szafach sterowniczych, panelach modułowych oraz systemach automatyki
- Stosowanie z przewodami jedno- i wielożyłowymi o przekroju 10–70 mm², tam gdzie wymagane są połączenia śrubowe boczne
- W aplikacjach wymagających materiałów bezhalogenowych i klasy palności UL94 V0
