Opis produktu

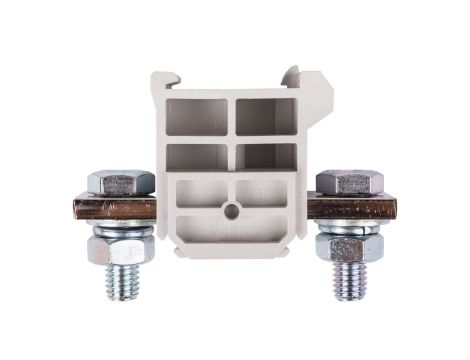

Złączka szynowa 2-przewodowa 120mm2 szara ZSG 1-120.0s 12903312
Złączka szynowa 2-przewodowa ZSG 1-120.0s 12903312 przeznaczona do łączenia przewodów o dużych przekrojach (35–120 mm²), montowana na szynie DIN TS 35. Produkt jednopoziomowy ze śrubowymi zaciskami stosowany w instalacjach rozdzielczych i panelach sterowania o napięciu do 800 V.
Cechy techniczne
- Prąd znamionowy: 269 A; napięcie znamionowe: 800 V.
- Zakres przyłączanego przewodu (jednodrutowy/wielożyłowy): 35–120 mm².
- Typ połączenia: połączenie śrubowe; liczba poziomów: 1; liczba zacisków na poziom: 2; pozycja połączenia: boczny.
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0.
- Moment dokręcania: 25–30 Nm; długość rozizolowanego przewodu: 34 mm.
- Wymiary (szer. x wys. x dł.): 41 x 61 x 86 mm; wysokość przy najniższym sposobie montażu: 86 mm.
- Montaż: szyna montażowa DIN 35 mm (TS 35).
- Zakres temperatur pracy: od -25 °C do 125 °C.
- Kolor: szary. Dostępne akcesoria: oznaczniki i płytki krańcowe.
Zastosowanie produktu
- Łączenie przewodów zasilających i głównych w rozdzielnicach przemysłowych i budynkowych (do 800 V, 269 A).
- Instalacje sterowania i panele szybkozłącza wymagające przyłącza bocznego i jednopoziomowego.
- Aplikacje wymagające mocnego zacisku śrubowego dla przewodów o dużych przekrojach (35–120 mm²) oraz montażu na szynie TS 35.
