Opis produktu

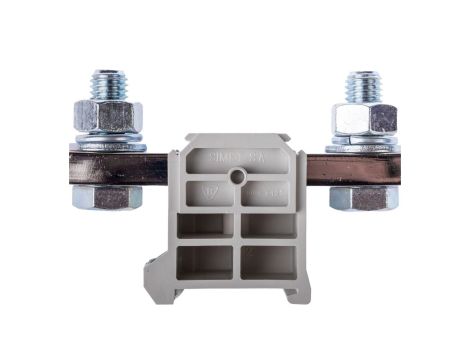

Złączka szynowa 2-przewodowa 240mm2 szara śruba M12 ZSG 1-240.0s 12904312
Złączka szynowa ZSG1-240.0s przeznaczona do śrubowego łączenia dwóch przewodów o przekrojach 70–240 mm²; rozwiązanie do montażu na szynie montażowej DIN 35 mm, z bocznym wejściem przewodów i zaciskiem śrubowym M12.
Cechy techniczne
- Przekrój przyłączanego przewodu: 70–240 mm² (przewód jednodrutowy i wielożyłowy).
- Prąd znamionowy In: 415 A; napięcie znamionowe: 800 V.
- Wymiary (szer. × wys. × dł.): 41 mm × 66 mm × 104 mm.
- Materiał izolacyjny: poliamid PA 66 bezhalogenowy (tworzywo termoplastyczne), klasa palności UL94 V0.
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: boczna.
- Rodzaj połączenia: połączenie śrubowe (śruba M12); liczba poziomów: 1; liczba zacisków na poziom: 2.
- Moment dokręcania: 25–30 Nm; długość rozizolowanego przewodu: 34 mm.
- Zakres temperatur pracy: od -25°C do 125°C.
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: nie.
- Kolor: szary. Dodatkowe akcesoria: oznaczniki szynowe i płytki krańcowe kompatybilne z TS 35.
Zastosowanie produktu
- Główne szyny zasilające i rozdział energii w rozdzielnicach niskiego napięcia.
- Połączenia kabli zasilających w szafach sterowniczych i przemysłowych instalacjach elektrycznych.
- Miejsca wymagające bocznego wprowadzenia przewodu oraz mocnego zacisku śrubowego (np. przyłącza silnikowe, zasilanie agregatów).
- Systemy, gdzie konieczne są przewody o dużym przekroju (do 240 mm²) i obciążalność do 415 A.
