Opis produktu

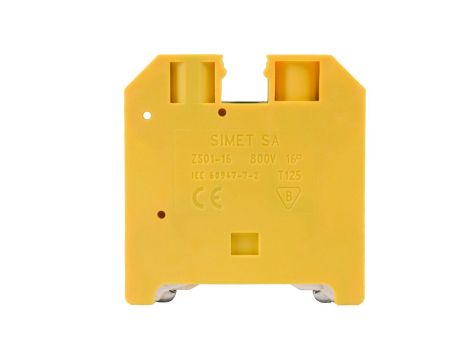

Złączka szynowa ochronna 16mm2 zielono-żółta ZSO1-16.0 14603319
Złączka szynowa ochronna ZSO1-16.0 to gwintowana złączka przeznaczona do łączenia przewodów ochronnych i PEN w rozdzielnicach montowanych na szynie DIN 35 mm; stosowana przy instalacjach budynków mieszkalnych oraz obiektach przemysłowych wymagających rozdziału przewodów ochronnych.
Cechy techniczne
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0.
- Kolor: zielono-żółty; funkcja PEN: tak.
- Prąd znamionowy: 76 A; napięcie znamionowe: 800 V.
- Przekroje przewodów: przewód jednodrutowy 4–16 mm2; przewód wielożyłowy (linka) 2,5–10 mm2.
- Rodzaj połączenia: połączenie śrubowe (dwustronne), liczba poziomów: 1, liczba zacisków na poziom: 2.
- Montaż: na szynie montażowej DIN 35 mm; pozycja połączenia: boczny.
- Wymiary: szerokość 12 mm (rastr), wysokość przy najniższym montażu 55 mm, długość 56 mm.
- Zakres temperatur pracy: od -25 °C do 125 °C.
- Wymagana płytka zamykająca: nie.
Zastosowanie produktu
- Łączenie przewodów ochronnych PE i przewodu PEN w rozdzielnicach i szafach sterowniczych.
- Rozgałęzienia przewodów ochronnych w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych.
- Montaż na standardowej szynie DIN 35 mm w rozdzielnicach modułowych oraz listwach montażowych.
- Zastosowanie tam, gdzie wymagane są zaciski śrubowe dla przewodów drutowych i linkowych mieszczących się w zadanym zakresie przekrojów.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy do złączki ZSO1-16.0 dostępne są oznaczniki i płytki krańcowe?
Tak — dla złączki ZSO1-16.0 dostępne są akcesoria takie jak oznaczniki i płytki krańcowe oferowane przez producenta; są one dostępne pod różnymi numerami katalogowymi i należy je dobrać zgodnie z wymaganiami identyfikacji przewodów.
