Opis produktu

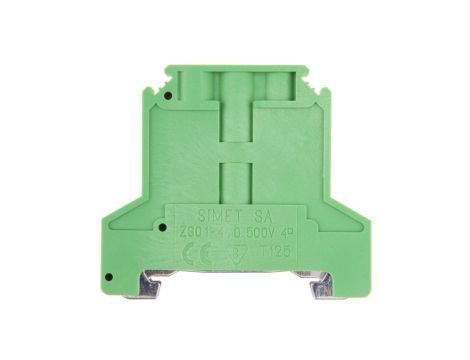

Złączka szynowa ochronna 4mm2 zielono-żółta ZSO1-4.0 14313319
Złączka szynowa ochronna ZSO1-4.0 o przekroju znamionowym 4 mm² przeznaczona do realizacji połączeń ochronnych i funkcji PEN na szynach montażowych DIN 35 mm; stosowana w rozdzielnicach, tablicach i szafach sterowniczych.
Cechy techniczne
- Prąd znamionowy: 32 A; napięcie znamionowe: 500 V
- Przekrój znamionowy: 4 mm² (oznaczenie modelu ZSO1-4.0)
- Zakres przewodów: przewód jednodrutowy 0,5-6 mm², przewód wielożyłowy (linka) 0,5-4 mm²
- Połączenie elektryczne: śrubowe (boczne), liczba poziomów: 1, liczba zacisków na poziom: 2, funkcja PEN: tak
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szerokość 9 mm, wysokość przy najniższym montażu 50 mm, długość 58 mm
- Montaż: szyna montażowa DIN 35 mm, pozycja połączenia: z boku (boczny)
- Zakres temperatur pracy: od -25°C do 125°C
- Akcesoria: oznaczniki szynowe i płytki krańcowe dostępne jako uzupełnienie
Zastosowanie produktu
- Wykonywanie połączeń ochronnych i uziemiających w rozdzielnicach przemysłowych oraz instalacjach budynkowych
- Realizacja funkcji PEN w szynach zbiorczych i listwach uziemiających
- Montaż na szynie DIN 35 mm w szafach sterowniczych, tablicach rozdzielczych i szynach montażowych
- Przyłączenie przewodów jednodrutowych i wielożyłowych mieszczących się w zadanych zakresach przekrojów; stosowanie oznaczników szynowych dla identyfikacji obwodów
