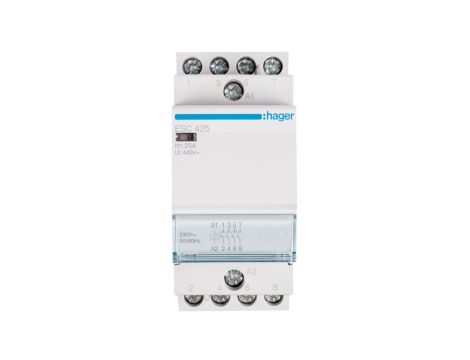

Stycznik modułowy 25A 4Z 0R 230V AC ESC425
Stycznik ESC425 to modułowy stycznik instalacyjny z cewką 230 V AC i czterema stykami zwiernymi (4NO), przeznaczony do sterowania obciążeniami AC do 25 A. Zastosowania obejmują sterowanie oświetleniem, instalacjami grzewczymi oraz obwodami wentylacji i automatyki budynkowej.
Cechy techniczne
- Liczba styków zwiernych: 4 (liczba styków rozwiernych: 0)
- Znamionowy prąd pracy: 25 A (kategoria użytkowania AC-7)
- Znamionowe napięcie pracy obwodów głównych: 400 V, częstotliwość: 50 Hz
- Znamionowe napięcie wzbudzenia (cewka): 230 V AC
- Moc pobierana: maks. 21 VA; moc łączeniowa AC7 przy 230 V: 4,6 kW
- Czas działania: zamknięcie 25 ms, otwarcie 15 ms
- Trwałość: elektryczna do 30 000 cykli, mechaniczna do 1 000 000 cykli
- Maksymalne zdolności łączeniowe lamp: żarówki do 2000 W; świetlówki do 1120 VA; świetlówki (kompensacja DUO) do 2300 VA; świetlówki (kompensacja równoległa) do 1035 VA
- Wymiary: głębokość zabudowy 60 mm, wysokość 83 mm, szerokość 35,75 mm (liczba modułów: 2)
- Stopień ochrony: IP20; klasa ochronności: II; temperatura pracy: -40 ÷ 80 °C
- Rodzaj napięcia sterowania i zasilania: AC; suwak do obsługi manualnej: Nie; możliwość dodatkowego wyposażenia: Tak
Zastosowanie
- Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych, w tym obciążeniami z lampami żarowymi i świetlówkowymi zgodnie z podanymi zdolnościami łączeniowymi
- Załączanie obciążeń grzewczych i wentylacyjnych w systemach HVAC oraz automatykach budynkowych
- Zastosowanie w rozdzielnicach i modułowych systemach sterowania na szynie DIN (2 moduły)
- Integracja z pomocniczymi stykami i akcesoriami montażowymi w rozbudowanych układach sterowania
