Opis produktu

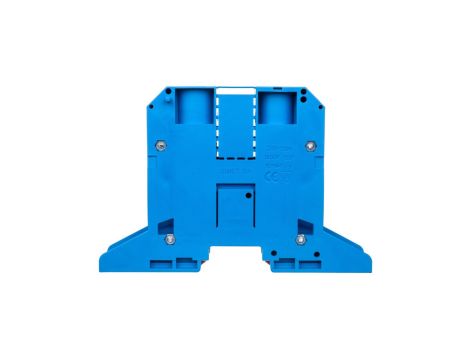

Złączka szynowa gwintowa 2-przewodowa 120mm2 niebieska NOWA ZSG1-120.0N 11953313
Złączka szynowa gwintowa ZSG1-120.0N to jednopoziomowa złączka 2-przewodowa przeznaczona do łączenia przewodów o przekroju 35–120 mm², montowana na szynie DIN 35 mm; stosowana w rozdzielnicach i układach zasilania niskiego napięcia do 1000 V.
Cechy techniczne
- Przekrój przyłączanych przewodów: 35–120 mm² (jednodrutowe i linkowe bez końcówek tulejkowych)
- Prąd znamionowy In: 269 A
- Napięcie znamionowe: 1000 V
- Materiał izolacyjny: bezhalogenowy poliamid PA66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szerokość 26 mm, długość 140 mm, wysokość przy najniższym sposobie montażu 89 mm
- Montaż: jedna stopka na szynę TS 35 (DIN 35 mm)
- Rodzaj połączenia: 2 zaciski śrubowe (połączenie gwintowe), wewnętrzne piętra zmostkowane
- Moment dokręcenia: imbusowe wkręty dokręcać do 20 Nm
- Zakres temperatur pracy: -25 °C do 125 °C
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Kolor: niebieski
- Akcesoria: oznaczniki szynowe i płytki krańcowe dopasowane do szyny TS 35
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze – łączenie przewodów zasilających o dużym przekroju
- Szyny nośne i systemy torów rozdzielczych montowane na szynie DIN 35 mm
- Instalacje niskiego napięcia do 1000 V wymagające połączeń śrubowych dla przewodów 35–120 mm²
- Aplikacje przemysłowe i maszynowe, gdzie wymagane jest bezhalogenowe tworzywo i klasa palności UL94 V0
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie narzędzia są potrzebne do montażu złączki?
Do montażu wymagany jest montaż na szynie DIN 35 mm oraz klucz imbusowy do dokręcenia śrub — moment dokręcenia: 20 Nm. Zalecane stosowanie klucza dynamometrycznego w celu zapewnienia powtarzalnego momentu. - Czy można podłączać przewody linkowe bez końcówek tulejkowych?
Tak — złączka akceptuje przewody linkowe bez końcówek tulejkowych w zakresie 35–120 mm². W praktycznych instalacjach warto stosować odpowiednie przygotowanie żyły (odpowiednie odizolowanie i skręcenie), a jeśli wymagają tego normy lub polityka instalacyjna — użyć tulejek zaciskowych.
