Opis produktu

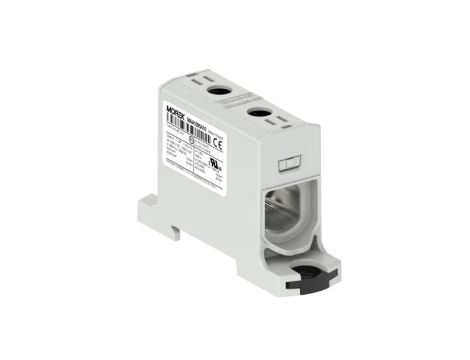

Złączka OTL95 kolor szary 1xAL/CU 6-95mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA1095A10
Złączka OTL95 to uniwersalny zacisk boczny przeznaczony do łączenia przewodów aluminiowych i miedzianych o przekroju 6–95 mm². Produkt przeznaczony do montażu na szynie DIN, stosowany w rozdzielnicach i instalacjach energetycznych wymagających połączeń AL/CU.
Cechy techniczne
- Zakres przekrojów przewodów: 6–95 mm² (przewody jednodrutowe)
- Napięcie znamionowe: 1000 V AC / 1500 V DC
- Prąd znamionowy: 245 A (Cu), 220 A (Al)
- Materiał części przewodzących: aluminium cynowane; materiał elementu izolacyjnego: poliamid (tworzywo termoplastyczne) PA66
- Klasa palności materiału izolacyjnego: UL94 V0
- Temperatura pracy: do 80 °C
- Wymiary: długość 84 mm, szerokość 25 mm, wysokość montażowa 51 mm; masa około 65 g
- Rodzaj połączenia: połączenie śrubowe, pozycja połączenia boczna, liczba poziomów: 1
- Montaż: na szynie DIN przy użyciu śrub; wymagana płytka zamykająca: nie
- Stopień ochrony: IP20
- Uwaga materiałowa: niektóre elementy mosiężne mogą zawierać ołów — użytkownik odpowiada za zarządzanie związanym z tym ryzykiem
Zastosowanie
- Tablice rozdzielcze i szafy sterownicze w instalacjach niskiego i średniego napięcia
- Połączenia przewodów AL/CU podczas modernizacji instalacji energetycznych
- Rozdział i łączenie przewodów w instalacjach przemysłowych i budynkowych
- Połączenia DC o podwyższonym napięciu (np. obwody fotowoltaiczne) dzięki napięciu znamionowemu 1500 V DC
- Łącza zasilające w rozdzielniach i punktach przyłączeniowych wymagających montażu na szynie DIN
