Opis produktu

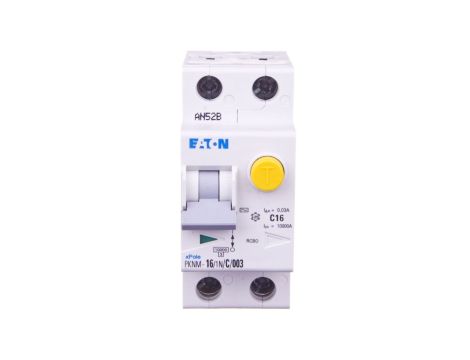

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ AC PKNM 16/1N/C/003 236212
PKNM-16/1N/C/003 to zespół wyłącznika różnicowoprądowego z funkcją nadprądową (FI/LS) o przeznaczeniu do ochrony obwodów w budynkach mieszkalnych i użytkowych; łączy zabezpieczenie różnicowoprądowe 30 mA z charakterystyką wyzwalania typu C dla ochrony przed przeciążeniem i zwarciem.
Cechy techniczne
- Prąd znamionowy: 16 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: AC (reakcja na prąd przemienny)
- Liczba biegunów: 2 (jednoczesne rozłączanie bieguna N)
- Charakterystyka wyzwalania: C (wyższa czułość przy prądach rozruchowych)
- Napięcie znamionowe: 230 V, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA (wg EN 60898)
- Odporność na przepięcia / impuls prądowy: do 250 A; kategoria przepięcia: 3, klasa ograniczenia energii: 3
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2
- Temperatura pracy: od -25°C do 40°C
- Wymiary montażowe: głębokość zabudowy 69,5 mm; szerokość: 2 moduły
- Zgodność z normami: IEC/EN 61009 oraz IEC/EN 61439
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych i użytkowych
- Rozdzielnice mieszkaniowe i lokalne tablice rozdzielcze wymagające ochrony różnicowoprądowej i nadprądowej
- Obwody o obciążeniu do 16 A: kuchnie, łazienki, pomieszczenia techniczne
- Systemy, gdzie wymagane jest jednoczesne rozłączanie przewodu N oraz ochrona przed porażeniem i zwarciem
- Instalacje z obciążeniami indukcyjnymi i rezystancyjnymi, wymagające charakterystyki C dla poprawnej selektywności
