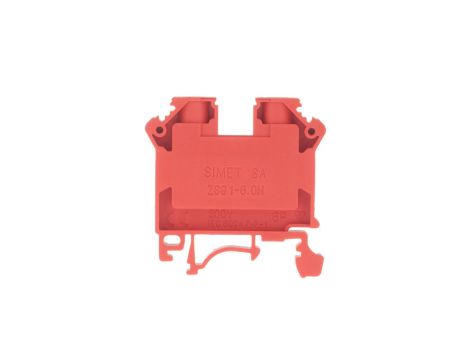

Złączka szynowa 2-przewodowa 6mm czerwona NOWA ZSG1-6.0N 11421311

Złączka szynowa 2-przewodowa 6mm² czerwona NOWA ZSG1-6.0N 11421311

Złączka szynowa ZSG1-6.0N to dwuzaciskowy moduł gwintowy przeznaczony do łączenia przewodów w rozdzielnicach i szafach sterowniczych; stosowana do obwodów do 41 A i napięcia znamionowego 800 V, w kolorze czerwonym dla oznaczania fazy.

Cechy techniczne

• Numer katalogowy: 11421311, typ: ZSG1-6.0N (gwintowa), kolor: czerwony
• Prąd znamionowy In: 41 A; napięcie znamionowe: 800 V
• Zakres przekrojów przewodów: nominalnie 0,5-6 mm²; przewód jednodrutowy do 10 mm²; przewód linkowy bez końcówki tulejkowej do 6 mm²
• Sposób połączenia: połączenie śrubowe (2 zaciski na poziom, 1 poziom)
• Materiał izolacyjny: poliamid PA66 (tworzywo termoplastyczne), bezhalogenowe, klasa palności UL94 V0
• Wymiary: szerokość/rastr 8 mm, długość 48 mm, wysokość 39,5 mm (przy najniższym sposobie montażu)
• Zakres temperatur pracy: -25 °C do 125 °C
• Montaż: na szynę montażową DIN 35 mm (szyny TS 35 i TS 32)
• Funkcjonalność: brak wewnętrznego zmostkowania; wymagana płytka zamykająca
• Akcesoria: oznaczniki, płytki krańcowe oraz zwieracze (mostki) do łączenia złączek

Zastosowanie produktu

• Połączenia fazowe i rozdział obwodów napięciowych do 41 A w rozdzielnicach i szafach sterowniczych
• Aplikacje sygnalizacyjne i zasilające wymagające wyraźnego oznakowania przewodu (kolor czerwony)
• Montaż modułowy na szynach TS 35 / TS 32 w instalacjach przemysłowych i instalacjach automatyki
• Łączenie przewodów jedno- i wielodrutowych zgodnie z podanymi zakresami przekrojów; możliwość stosowania zwieraczy do tworzenia szyn zbiorczych
