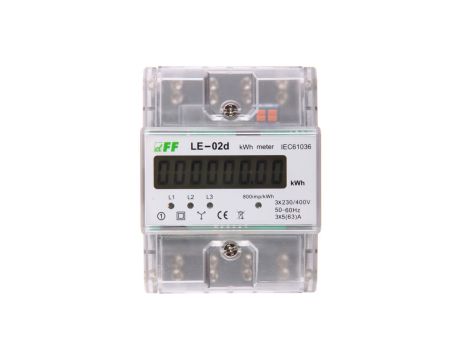

Licznik energii elektrycznej 3-fazowy zgodność z MID 63A 230/400V z wyświetlaczem LCD LE-02D

Licznik zużycia energii LE-02d trójfazowy

Opis produktu

Trójfazowy licznik zużycia energii elektrycznej z podświetlanym wyświetlaczem LCD, do montażu na szynie DIN 35 mm. Prąd 80 A.
Licznik posiada certyfikat zgodności z MID.

Trójfazowy licznik zużycia energii LE-02d jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej prądu przemiennego w układzie bezpośrednim.

Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169
EN 50470-1/3

Działanie
Pod wpływem przepływającego prądu i przyłożonego napięcia specjalny układ elektroniczny trójfazowego licznika zużycia energii elektrycznej generuje w każdej fazie impulsy. Ich ilość jest proporcjonalna do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10 Wh).

Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Trójfazowy licznik zużycia energii LE-02d posiada opcję plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.
