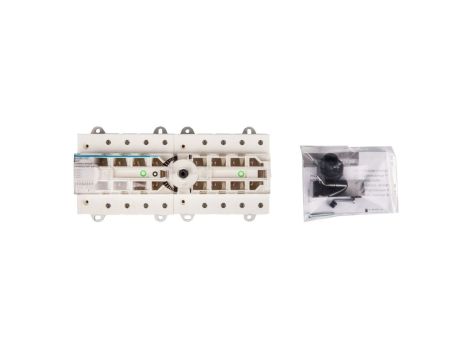

Przełącznik sieć-agregat 4P 100A HI405R

Przełącznik sieć-agregat 4P 100A HI405R

Przełącznik sieć-agregat 4P 100A HI405R to modułowy przełącznik I–O–II przeznaczony do przełączania zasilania między siecią a agregatem prądotwórczym pod obciążeniem. Produkt jest zaprojektowany do montażu płaskiego w tablicach rozdzielczych i umożliwia separację czterech przewodów (L1, L2, L3, N).

Cechy techniczne

• Typ: modułowy przełącznik I–O–II, 3 pozycje pracy (I, 0, II).
• Liczba biegunów: 4.
• Znamionowy prąd ciągły Iu: 100 A.
• Napięcie znamionowe: 380 / 690 V AC; częstotliwość pracy: 50/60 Hz.
• Obciążalność zwarciowa (z bezpiecznikami): do 100 kA.
• Moc przy U ≤ 440/500 V: 63 kW.
• Całkowite straty mocy: 9,3 W.
• Trwałość elektryczna: 1000 cykli przy obciążeniu znamionowym.
• Stopień ochrony części czołowej: IP20.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
• Element przełączający: pokrętło.
• Zakres temperatur pracy: od -40 do 65 °C.
• Zgodność: norma IEC 60947-3, zgodność z dyrektywą RoHS; deklaracja zgodności WE (Hager Polo Sp. z o.o.).
• Dodatkowe akcesoria według karty katalogowej: napędy obrotowe i styki pomocnicze.

Zastosowanie produktu

• Przełączanie zasilania sieć–agregat w instalacjach przemysłowych i komercyjnych.
• Montaż w tablicach rozdzielczych jako element systemów zasilania rezerwowego i awaryjnego.
• Stosowanie tam, gdzie wymagane jest bezpieczne przełączanie pod obciążeniem oraz separacja przewodu neutralnego.
• Integracja z układami automatyki zasilania przy użyciu dostępnych napędów obrotowych i styków pomocniczych.
