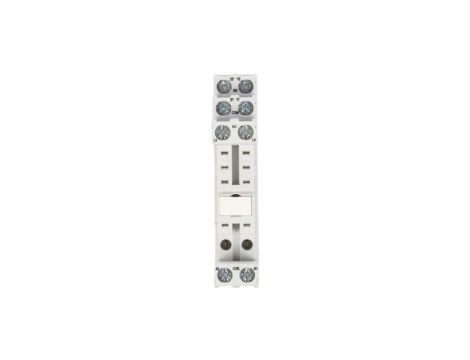

Gniazdo przekaźnika RM84 RM85 RM87L RM87P GZT80-SZARE 852612

Gniazdo przekaźnika RM84 RM85 RM87L RM87P GZT80-SZARE 852612

Gniazdo przekaźnika przeznaczone do montażu przekaźników RM84, RM85, RM87L oraz RM87P; typowe zastosowanie obejmuje montaż na szynie DIN 35 mm w szafach sterowniczych i rozdzielnicach przemysłowych. Konstrukcja umożliwia trwałe połączenie przewodów za pomocą zacisków śrubowych.

Cechy techniczne

• Sposób montażu: szyna montażowa DIN 35 mm.
• Wymiary: szerokość 15,5 mm, wysokość 75,3 mm, głębokość 61 mm.
• Liczba pinów: 8 (zgodne z pinoutem przekaźników serii RM84/RM85/RM87L/RM87P).
• Rodzaj połączenia elektrycznego: połączenie śrubowe; zaciski stałe (bez odłączalnych zacisków).
• Możliwość rozszerzenia: tak — pozwala na integrację kompatybilnych modułów sygnalizacyjnych i ochrony przeciwprzepięciowej montowanych na tej samej szynie.
• Kolor obudowy: szary (oznaczenie GZT80-SZARE).
• Przeznaczenie montażowe i eksploatacyjne: zgodne z dokumentacją techniczną producenta; montaż i konserwacja powinny być wykonywane przez wykwalifikowany personel.

Zastosowanie

• Panele sterownicze i rozdzielnice przemysłowe — montaż na szynie DIN 35 mm.
• Instalacje automatyki i systemy sterowania z wykorzystaniem przekaźników serii RM84, RM85, RM87L, RM87P.
• Systemy wymagające rozbudowy o moduły sygnalizacyjne lub ochrony przeciwprzepięciowej montowane na tej samej szynie.
• Aplikacje przemysłowe, gdzie wymagane jest trwałe połączenie śrubowe i pewne mocowanie przekaźnika; instalację przeprowadzać zgodnie z zaleceniami producenta.
