Opis produktu

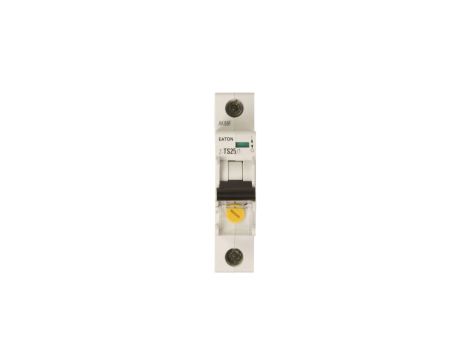

Wyłącznik taryfowy 1P 16-25A Z-TS25/1 266852
Wyłącznik taryfowy 1P 16-25A Z-TS25/1 266852 to jednofazowy wyłącznik termomagnetyczny z serii Z-TS przeznaczony do zabezpieczeń przedlicznikowych oraz sterowania obciążeniami w instalacjach jednofazowych. Produkt znajduje zastosowanie w rozdzielnicach mieszkaniowych i komercyjnych, gdzie wymagane jest płynne nastawianie prądu i możliwości plombowania.
Cechy techniczne
- Liczba biegunów: 1 (1P), wykonanie jednofazowe.
- Znamionowy prąd ciągły Iu: 25 A; zakres nastawy wyzwalacza przeciążeniowego: 16–25 A.
- Sposób wyzwalania: termomagnetyczny; zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 250–375 A.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 7,5 kA.
- Stopień ochrony obudowy: IP20; sposób przyłącza obwodu głównego: połączenie śrubowe.
- Brak zintegrowanego styku pomocniczego oraz wyzwalacza podnapięciowego; brak czułości na zanik fazy.
- Możliwość zmiany nastawy prądu i plombowania; szybki montaż na szynie 35 mm (seria Z-TS).
- Zgodność z normami EN/IEC 60898 i EN/IEC 60947; seria oferuje dodatkowy osprzęt (styki pomocnicze, wyzwalacze) oraz funkcje sygnalizacji przyczyny zadziałania i automatycznego ponownego załączenia przy rozbudowie.
Zastosowanie produktu
- Zabezpieczenia przedlicznikowe w instalacjach jednofazowych w budownictwie mieszkaniowym i obiektach komercyjnych.
- Sterowanie taryfowe i załączanie/wyłączanie obwodów konsumenckich w rozdzielnicach na szynie 35 mm.
- Integracja z osprzętem dodatnim (styki pomocnicze, wyzwalacze) w celu rozszerzenia funkcji sygnalizacji i automatycznego załączania.
- Stosowanie tam, gdzie wymagane są nastawy prądowe w zakresie 16–25 A oraz zdolność łączeniowa do 7,5 kA przy 400 V AC.
