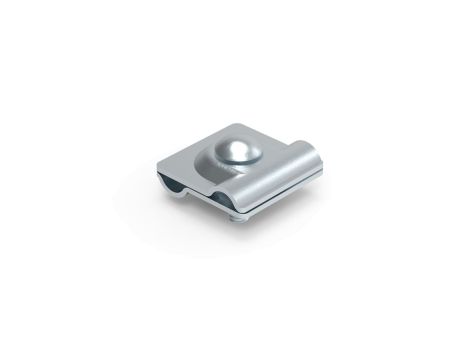

Złącze krzyżowe 1-otworowe 55.1 OC /95500101/

Złącze krzyżowe 1-otworowe 55.1 OC /95500101/

Złącze krzyżowe 1-otworowe 55.1 OC (nr kat. 95500101) służy do krzyżowego połączenia drutu odgromowego lub drutu z obróbką blacharską. Produkt przeznaczony do montażu w systemach ochrony odgromowej na dachach, kominach i elementach blacharskich.

Cechy techniczne

• Materiał: stal.
• Zabezpieczenie powierzchni: ocynk galwaniczny (elektrolityczny).
• Konstrukcja: dwuczęściowe złącze skręcane jedną śrubą M8; każda część o grubości 2 mm.
• Wymiary: A = 45 mm, B = 45 mm, C = 2 mm.
• Typ: 55.1, nr katalogowy 95500101.
• Zacisk: zacisk śrubowy przeznaczony do przewodów odgromowych i połączeń z obróbką blacharską.
• Wersja porównawcza: typ 95500201 wykonany z blachy 2,5 mm z zastosowaniem śruby M10 (informacja uzupełniająca).
• Uwagi montażowe: przewody w zacisku powinny mieć ok. 20 mm nadmiaru; przed montażem sprawdzić stan elementów łączących i unikać uszkodzonych części.

Zastosowanie produktu

• Krzyżowe łączenie drutu odgromowego z drutem odgałęzieniowym oraz łączenia drutu z obróbką blacharską na dachach.
• Montaż w systemach ochrony odgromowej budynków: połączenia na kominach, pasach okapowych, obróbkach blacharskich i konstrukcjach wsporczych.
• Łączenie przewodów w instalacjach uziomowych i wyrównawczych, gdzie wymagane są pewne i przewodzące połączenia.
• Montaż powinien być wykonywany przez wykwalifikowanych specjalistów ds. ochrony odgromowej; stosować odpowiednie środki ochrony osobistej i nie prowadzić prac w czasie burzy. Szczegółowe instrukcje montażu dostępne na stronie producenta
