Uchwyt gąsiorowy uniwersalny G5 59.1 OC ocynk galwaniczny /95900101/

Uchwyt gąsiorowy uniwersalny G5 59.1 OC ocynk galwaniczny /95900101/

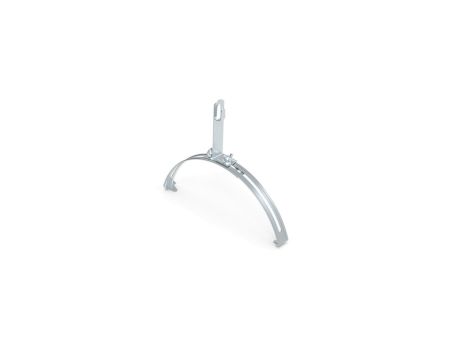

Uchwyt gąsiorowy uniwersalny G5 (typ 59.1, nr katalogowy 95900101) to stalowy element montażowy ocynkowany galwanicznie, przeznaczony do prowadzenia przewodu odgromowego na szczytach dachów krytych dachówką.

Cechy techniczne

• Materiał: stal ocynkowana (ocynk galwaniczny).
• Typ/oznaczenie: 59.1, nr katalogowy 95900101.
• Przeznaczenie: prowadzenie przewodu odgromowego na kalenicy/gąsiorze dachowym.
• Mocowanie do gąsiora: przez skręcanie; do montażu stosowana śruba M6 × 16.
• Rodzaj mocowania przewodu: uchwyt zaciskowy.
• Zakres regulacji obejmy: 125–205 mm (umożliwia dopasowanie do większości modeli gąsiorów).
• Wymiary (wg producenta): A = 65 mm; B = 200–390 mm; C = 26 mm; E = 115 mm.
• Długość wspornika: 115 mm.
• Obsługiwane średnice przewodu: Ø 6–8 mm. Dla przewodu Ø 10 zaleca się stosowanie uchwytów skręcanych.

Zastosowanie

• Montaż przewodów odgromowych na kalenicy i gąsiorze dachów krytych dachówką.
• Stosowany w instalacjach ochrony odgromowej wymagających regulowanej obejmy dopasowanej do różnych profili gąsiorów.
• Montaż powinien wykonywać przeszkolony personel zgodnie z instrukcjami montażu; stosować środki ochrony osobistej i przerwać prace przy niekorzystnych warunkach atmosferycznych.
• Przed montażem sprawdzić stan elementów i czystość powierzchni oraz postępować zgodnie z obowiązującymi normami i wskazówkami producenta (informacje dodatkowe dostępne u dostawcy).
