Złącze krzyżowe 4-otworowe 8/30 1.2 OC /90100201/

Złącze krzyżowe 4-otworowe 8/30 1.2 OC /90100201/

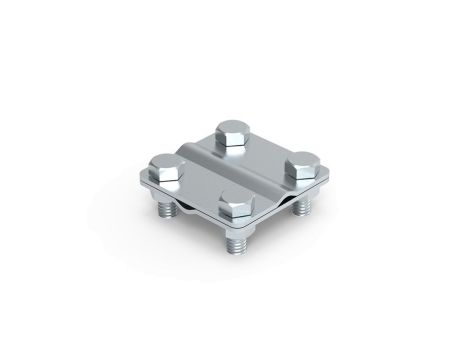

Złącze krzyżowe 4-otworowe typ 1.2 (nr kat. 90100201) przeznaczone do krzyżowego łączenia drutu odgromowego w systemach odgromowych. Element wykonany ze stali z zabezpieczeniem powierzchni w postaci ocynku galwanicznego, dedykowany dla przewodów o średnicy do 10 mm.

Cechy techniczne

• Materiał: stal; zabezpieczenie powierzchni: ocynk galwaniczny (elektrolityczny).
• Konstrukcja dwuczęściowa, każda część o grubości 2 mm; połączenie wykonywane za pomocą 4 śrub M8.
• Rodzaj łącznika: złącze krzyżowe 4-śrubowe; rodzaj zacisku śrubowego: śruba sześciokątna M8×30.
• Przeznaczenie przewodu: obsługa drutu odgromowego do Ø 10 mm (wersja 90100201).
• Wymiary: A = 57 mm, B = 57 mm, C = 39 mm, D = 39 mm; śruby: 4 × M8 × 30.

Zastosowanie produktu

• Złącze krzyżowe stosowane do krzyżowego łączenia przewodów odgromowych w instalacjach ochrony odgromowej na dachach, masztach i konstrukcjach stalowych.
• Użycie w systemach, gdzie wymagane jest łączenie przewodów o maksymalnej średnicy do 10 mm (wersja 90100201).
• Montaż powinien wykonywać wykwalifikowany personel zgodnie z instrukcjami producenta oraz obowiązującymi normami (m.in. PN‑EN 60364, PN‑EN 62305); przed montażem należy sprawdzić stan elementów i nie stosować części uszkodzonych.
• Podczas montażu stosować odpowiednie środki ochrony indywidualnej i uwzględniać warunki atmosferyczne.
