Opis produktu

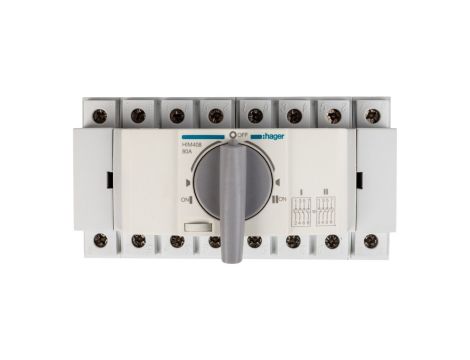

Przełącznik w układzie przełącznym I-0-II 4P 80A HIM408
Modułowy przełącznik zasilania HIM408 w układzie I-0-II, 4-biegunowy, o znamionowym prądzie ciągłym 80 A, przeznaczony do zmiany źródła zasilania i izolacji obwodów w instalacjach trójfazowych. Stosowany w tablicach rozdzielczych oraz przy montażu płaskim jako element rozdzielczy i przełączający.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 4 (4P)
- Układ przełączania: I - 0 - II (zmiana kierunku/zasilania)
- Napięcie znamionowe: 380/415 V AC, częstotliwość 50/60 Hz
- Prąd zwarciowy (Icc): 50 kA
- Moc znamionowa: 52 kW przy 400 V
- Straty mocy: 9,6 W
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło (wałek obrotowy)
- Pozycja środkowa 0: tak
- Stopień ochrony części czołowej: IP40
- Odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych
- Zakres temperatury magazynowania: -40 do 65 °C
- Zgodność: IEC 60947-3; deklaracje zgodności UE (m.in. dyrektywy dotyczące kompatybilności elektromagnetycznej i sprzętu elektrycznego); zgodność z RoHS; oznakowanie CE
Zastosowanie produktu
- Przełączanie między dwoma źródłami zasilania (np. sieć/generator) w instalacjach trójfazowych.
- Izolacja i kierunkowa zmiana obwodów w rozdzielniach przemysłowych i budynkowych.
- Montowane w panelach i tablicach rozdzielczych wymagających 4-biegunowego rozłączania przy prądzie do 80 A.
- Zastosowania o mocy do 52 kW przy 400 V, tam gdzie wymagane są połączenia śrubowe i obsługa pokrętłem.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy do przełącznika HIM408 dostępne są akcesoria montażowe, takie jak wałki do mechanizmów obrotowych lub osłony przyłączy?
Tak — karta katalogowa HIM408 wymienia wałki do mechanizmów obrotowych oraz osłony przyłączy jako akcesoria; szczegóły konfiguracji i numery katalogowe znajdują się w dokumentacji producenta.
