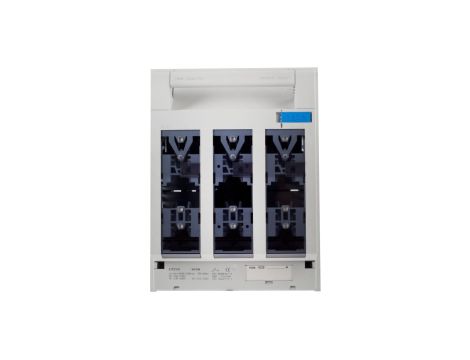

Rozłącznik bezpiecznikowy 3P 400A NH2 LT250

Rozłącznik bezpiecznikowy 3P 400A NH2 LT250

Rozłącznik bezpiecznikowy LT250 to trójbiegunowy, skrzynkowy rozłącznik bezpiecznikowy przeznaczony do izolacji i odłączania obwodów z wkładkami NH2; znajduje zastosowanie jako rozłącznik główny oraz rozłącznik bezpieczeństwa w instalacjach przemysłowych i rozdzielnicach.

Cechy techniczne

• Typ: LT250, rozłącznik bezpiecznikowy NH2, 3 bieguny
• Znamionowy prąd ciągły Iu: 400 A
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V
• Znamionowy warunkowy prąd zwarciowy Iq: 50 kA
• Do wkładek bezpiecznikowych: NH2, dopuszczalny prąd wkładki 35–400 A
• Zakres znamionowego napięcia udarowego: 8 000 V
• Całkowite straty mocy przy prądzie znamionowym: 24,5 W
• Wytrzymałość elektryczna: 200 cykli
• Połączenia: połączenie śrubowe (zaciski śrubowe obwodu głównego)
• Stopień ochrony części czołowej: IP3X
• Rodzaj elementu przełączającego: uchwyt pokrywy
• Możliwość stosowania jako rozłącznik główny i rozłącznik bezpieczeństwa
• Montaż: odpowiedni do montażu płaskiego
• Zgodność z normami: IEC 60947-3 / EN 60947-3; zgodność z wymaganiami RoHS (dane katalogowe)
• Masa: 1003 g

Zastosowanie produktu

• Rozdzielnice główne i sekcyjne w zakładach przemysłowych oraz w budynkach użyteczności publicznej
• Funkcja rozłącznika głównego w rozdzielnicach maszyn i linii produkcyjnych
• Odłączanie i zabezpieczanie obwodów zasilania transformatorów, generatorów i rozdzielnic pomocniczych
• Stosowanie z wkładkami NH2 w zakresie 35–400 A dla ochrony przeciążeniowej i zwarciowej
• Montaż płaski w panelach i skrzynkach z dostępem czołowym — zastosowanie jako element izolacyjny przy pracach serwisowych
