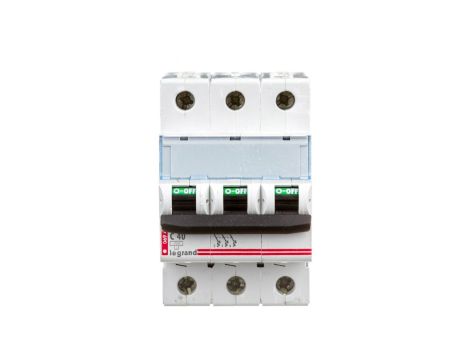

Wyłącznik nadprądowy 3P C 40A 10kA AC S313 TX3 404226

Wyłącznik nadprądowy 3P C 40A 10kA AC S313 TX3 404226

Wyłącznik nadprądowy S313 TX3 3P o charakterystyce C, przeznaczony do ochrony nadprądowej i zwarciowej obwodów trójfazowych w instalacjach niskiego napięcia. Stosowany w rozdzielnicach przemysłowych i komercyjnych do zabezpieczenia obwodów z umiarkowanymi prądami rozruchowymi.

Cechy techniczne

• Prąd znamionowy: 40 A
• Charakterystyka wyzwalania: C (prądy zwarciowe czynne dla obciążeń indukcyjnych)
• Liczba biegunów: 3 (bez jednoczesnego rozłączania bieguna N)
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898; 50 kA wg IEC 60947-2
• Klasa ograniczenia energii: 3
• Szerokość: 3 moduły (na szynę DIN 35 mm), głębokość wbudowania: 44 mm
• Stopień ochrony: IP2X
• Możliwość dodatkowego wyposażenia: styki pomocnicze i wyzwalacze serii DX3
• Przyłączenia: szyny grzebieniowe i sztyftowe; brak możliwości przyłączenia bloków różnicowoprądowych
• Oznaczenie produktu: wersje nowe oznaczone czerwonym numerem referencyjnym

Zastosowanie produktu

• Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki indukcyjne o umiarkowanym prądzie rozruchowym
• Zabezpieczenie obwodów oświetleniowych i gniazd przemysłowych w instalacjach trójfazowych 400 V AC
• Montaż w rozdzielnicach przemysłowych i budynkach użyteczności publicznej na listwie DIN
• Integracja w systemach instalacyjnych wymagających dodatkowych styków pomocniczych lub wyzwalaczy (seria DX3)
