Opis produktu

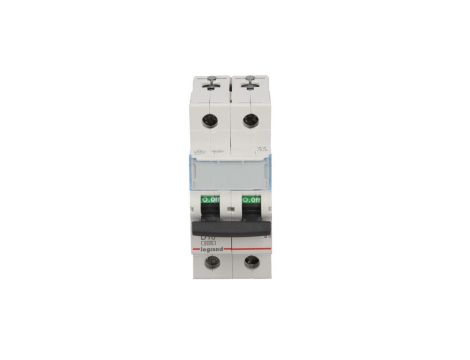

Wyłącznik nadprądowy 2P D 16A 6kA AC S302 TX3 403738
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o charakterystyce D i znamionowym prądzie 16 A przeznaczony do ochrony obwodów prądu przemiennego (AC 50 Hz) w instalacjach modułowych.
Cechy techniczne
- Charakterystyka wyzwalania: D — przeznaczony do obwodów z dużymi prądami rozruchowymi (np. silniki, transformatory).
- Prąd znamionowy: 16 A; liczba biegunów: 2P.
- Rodzaj napięcia: AC, częstotliwość: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2.
- Szerokość: 2 moduły (17,5 mm modułowej), głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X.
- Jednoczesne rozłączanie bieguna N: brak (N nie rozłączany jednocześnie z fazą).
- Możliwość dodatkowego wyposażenia: styki pomocnicze i wyzwalacze, możliwość przyłączenia szyną grzebieniową lub przyłączami sztyftowymi.
- Przeznaczony do montażu modułowego w rozdzielnicach; kompatybilny z systemami TX3.
Zastosowanie produktu
- Ochrona obwodów z dużymi prądami rozruchowymi: silniki jednofazowe, transformatory, obwody grzewcze i obciążenia indukcyjne.
- Zabezpieczanie obwodów w instalacjach mieszkaniowych, komercyjnych i lekkich aplikacjach przemysłowych, gdzie wymagane jest wyłączanie 2P i charakterystyka D.
- Stosowanie w rozdzielnicach modułowych do ochrony gałęzi obwodów zasilanych prądem przemiennym 50 Hz.
- Integracja z układami sterowania i monitoringu dzięki opcji styków pomocniczych i wyzwalaczy.
