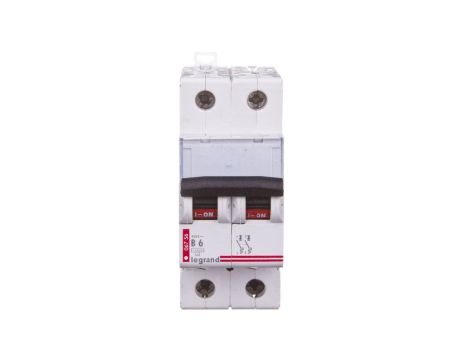

Wyłącznik nadprądowy 2P B 6A 10kA AC S312 TX3 404109

Wyłącznik nadprądowy 2P B 6A 10kA AC S312 TX3 404109

Wyłącznik nadprądowy 2P B 6A 10kA AC S312 TX3 404109 to dwubiegunowy, termiczno-magnetyczny element zabezpieczający o charakterystyce B, przeznaczony do ochrony obwodów prądu przemiennego w rozdzielnicach niskiego napięcia. Stosowany w instalacjach mieszkaniowych i komercyjnych do zabezpieczenia obwodów oświetleniowych oraz gniazd.

Cechy techniczne

• Prąd znamionowy: 6 A
• Charakterystyka wyzwalania: B (typowe wyzwolenie magnetyczne przy 3–5 × In)
• Liczba biegunów: 2 (dwubiegunowy)
• Rodzaj napięcia: AC, częstotliwość 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA; wg IEC 60947-2: 50 kA
• Klasa ograniczenia energii: 3
• Szerokość: 2 moduły
• Głębokość wbudowania: 44 mm
• Stopień ochrony: IP2X
• Jednoczesne rozłączanie bieguna N: Nie
• Możliwość dodatkowego wyposażenia: tak — kontakty pomocnicze, styki alarmowe, napędy (np. seria DX3)
• Montaż: standardowa szyna DIN; kompatybilność z systemami przyłączeniowymi (szyny grzebieniowe i sztyftowe)
• Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2

Zastosowanie produktu

• Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych i budynkach użyteczności publicznej
• Zabezpieczenie obwodów pomocniczych i rozdziałów w rozdzielnicach niskiego napięcia
• Współpraca z wyłącznikami różnicowoprądowymi jako zabezpieczenie nadprądowe w układach jednofazowych
• Instalacje, gdzie wymagane jest dodatkowe sygnalizowanie lub zdalne rozłączanie — po zastosowaniu kontaktów pomocniczych lub napędów DX3
