Ogranicznik przepięć Typ T1 1P 50kA 2.5kV DEHNbloc M 255 FM 961125

Ogranicznik przepięć Typ T1 1P 50kA 2.5kV DEHNbloc M 255 FM 961125

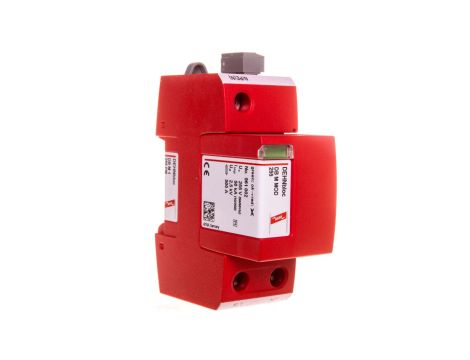

Ogranicznik przepięć DEHNbloc M 255 FM 961125 to modułowy ogranicznik typu 1, przeznaczony do ochrony instalacji TN przed przepięciami piorunowymi i udarowymi na przewodzie fazowym. Urządzenie montuje się na szynie DIN 35 mm i stosuje w głównych rozdzielnicach oraz przy wejściu instalacji do obiektu.

Cechy techniczne

• Typ: T1, 1 biegun (1P), DEHNbloc M 255 FM
• Prąd udarowy 10/350: 50 kA
• Znamionowy prąd wyładowczy 8/20: 50 kA (wartość szczytowa)
• Poziom ochrony (Up): 2,5 kV
• Maksymalne napięcie trwałej pracy AC (Uc): 255 V; napięcie znamionowe: 230 V
• Zdolność gaszenia prądu następczego: 50 kA
• Układ sieci: TN
• Montaż: szyna montażowa DIN 35 mm, montaż wewnętrzny
• Rozmiar modułu: 2 moduły, stopień ochrony IP20
• Sygnalizacja: wskaźnik optyczny stanu na urządzeniu oraz styk do zdalnej sygnalizacji
• Przekroje przewodów: przewód sztywny 10–50 mm²; przewód elastyczny 10–35 mm²
• Konstrukcja: niewydmuchowa
• Waga netto: 343,3 g
• Zgodność techniczna z normą PN-EN 61643-11

Zastosowanie produktu

• Ochrona wejścia głównego instalacji i rozdzielnic głównych w budynkach z układem TN.
• Stosowanie w instalacjach wyposażonych w zewnętrzną instalację odgromową lub tam, gdzie występuje ryzyko bezpośrednich udarów piorunowych.
• Montaż wewnątrz szaf rozdzielczych na szynie DIN 35 mm; integracja z systemem monitoringu stanu poprzez styk do zdalnej sygnalizacji.
• Ochrona instalacji zasilających czułe urządzenia przed przepięciami udarowymi i następczymi prądami wyładowczymi.
