Przekaźnik kontroli poziomu cieczy 16/8A 2x2P 1-100kOhm z regulacją czułości PZ-832RC

Przekaźnik kontroli poziomu cieczy PZ-832 RC

Opis produktu

Dwustanowy.
Ze stanami alarmowymi.
Z regulacją czułości.

Przekaźniki PZ-832 służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
Przekaźnik utrzymuje poziom kontrolowanej cieczy w zakresie wyznaczonych stanów minimum i maksimum. Po spadku poziomu cieczy do stanu MIN (rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 17-16 (praca NAPEŁNIANIE), a styk MAX pozostaje w pozycji 21-22. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 17-18 (praca OPRÓŻNIANIE), a styk MAX w pozycję 21-20. Stan alarmowy: ALMIN (stan SUCHOBIEG) - po spadku poziomu cieczy do poziomu ALMIN (rozwarte elektrody ALMIN i COM) styk ALMIN zostanie przełączony w pozycję 12-11; ALMAX (stan PRZEPEŁNIENIE) - po osiągnięciu stanu ALMAX (zwarte elektrody ALMAX i COM) styk przekaźnika ALMAX zostaje przełączony w pozycję 15-14. Każdy ze stanów, tzn. zwarta odpowiednia sonda poziomu z sonda COM, sygnalizowany jest świeceniem odpowiedniej LED na czole przekaźnika. Świecenie LED żółtej MIN sygnalizuje stan pracy NAPEŁNIANIE.

Sposób podłączenia sondy
Sonda elektrodowa podłączana przewodem o maksymalnej długości 100 m .

Uwaga!
Zaciski 4-5-6-7-8 są separowane od sieci.

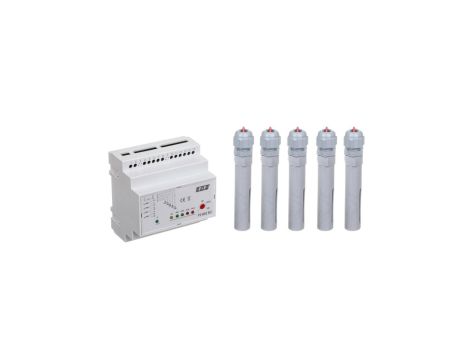

Przekaźnik w komplecie z sondą PZ2
