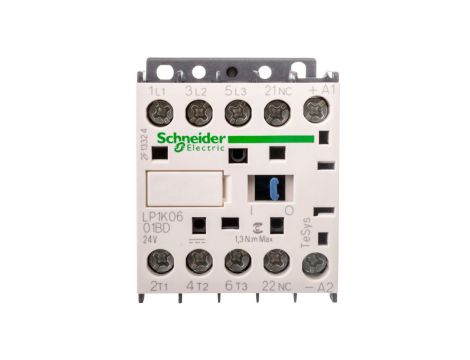

Stycznik mocy 6A 3P 24V DC 0Z 1R LP1K0601BD

Stycznik mocy 6A 3P 24V DC 0Z 1R LP1K0601BD

Stycznik mocy LP1K0601BD to trzybiegunowy element przeznaczony do łączenia obwodów mocy z cewką 24 V DC. Stycznik stosowany jest do sterowania silnikami w trybie AC-3 oraz do łączenia obciążeń rezystancyjnych w trybie AC-1.

Parametry techniczne

• Liczba styków głównych: 3 styków zwiernych (3P), brak styków głównych rozwiernych
• Styczki pomocnicze: 0 zwiernych, 1 rozwierny (1R)
• Znamionowy prąd pracy (AC-3, 400 V): 6 A
• Znamionowy prąd pracy (AC-1, 400 V): 20 A
• Znamionowa moc pracy przy AC-3, 400 V: 2,2 kW
• Znamionowe napięcie sterowania dla DC: 24 V (zakres 24–24 V)
• Rodzaj napięcia sterowania: DC
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Wersja modułowa: nie

Zastosowanie

• Sterowanie silnikami trójfazowymi w trybie AC-3 do mocy 2,2 kW przy 400 V
• Łączenie obciążeń rezystancyjnych w trybie AC-1 przy prądzie do 20 A
• Integracja z układami sterowania 24 V DC (np. sterowniki PLC, przekaźniki) — cewka 24 V DC
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych; wykorzystanie styku pomocniczego rozwiernego do obwodów kontrolnych i blokad
